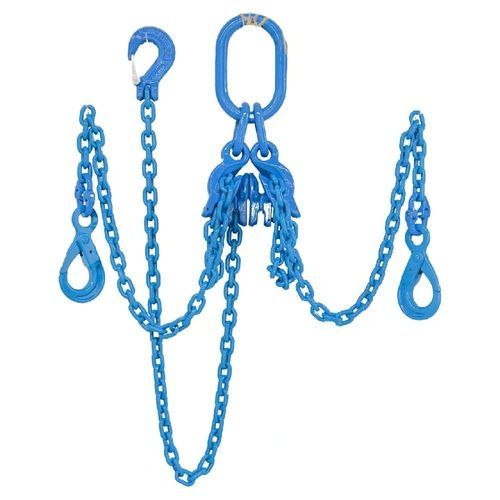

Élingue à chaîne Grade 100 TOSL

3 pointsen alliage d'acier

Introduction L'élingue à chaîne TOSL de classe 100 est un dispositif de levage à trois brins fabriqué à partir d'une chaîne et de composants en acier allié de classe 100, trempés et revenus. L'élingue est équipée d'un maillon de tête oblong à quatre branches en haut et de trois crochets autobloquants de classe 100 en bas, offrant une fixation sécurisée de la charge en trois points pour les applications de levage aérien à forte charge. Par rapport aux élingues à chaîne de classe 80, celles de classe 100 offrent une charge maximale d'utilisation (CMU) supérieure d'environ 25 % pour une même taille de chaîne, tout en conservant un coefficient de sécurité de 4:1. Les crochets autobloquants se ferment et se verrouillent automatiquement sous charge afin de réduire le risque de décrochage accidentel. Chaque élingue est identifiée de manière permanente par un numéro de série, la taille de la chaîne, la classe, la longueur exacte de l’élingue et la limite de charge admissible, pour garantir sa traçabilité. Code de configuration du produit T = à trois brins ; O = maillon de tête oblong à quatre branches ; SL = crochet autobloquant (de sécurité). TOSL désigne donc une élingue à chaîne à trois brins équipée d’un maillon de tête oblong à quatre branches en haut et de trois crochets autobloquants en bas. Identification du produit Chaque élingue est identifiée de manière permanente par : un numéro de série individuel ; la taille de la chaîne ; la classe de résistance de la chaîne ; la longueur exacte de l’élingue ; la charge maximale d’utilisation (CMU). Le numéro de série figurant sur l’étiquette d’identification correspond à la certification écrite et au bon de commande afin de garantir une traçabilité complète du produit. Tableau des paramètres — en mètres En-tête : Réf. article | Diamètre de la chaîne de levage (mm) | 1 brin (tonne) | 2 brins (0° < α < 45°) (tonne) | 2 brins (45° < α < 60°) (tonnes) | 3 et 4 brins (0° < α < 45°) (tonnes) | 3 et 4 brins (45° < α < 60°) (tonnes) | Élingue continue (tonnes) Lignes de coefficients : 0° < α < 45° coefficient 1,0 ; 45° < α < 60° coefficient 1,4 (pour 2 brins), 0° < α < 45° : coefficient 1,0 (pour 3 et 4 brins), 45° < α < 60° : coefficient 2,1 (pour 3 et 4 brins), élingue continue : coefficients 1,5 et 1,6. Lignes : TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Paramètres — Tableau en pieds En-tête : Réf. article | Diamètre de la chaîne de levage (pouces) | 1 pied (90°) (lb) | 2 pieds, coefficient 1,4 (lb) | 3 et 4 pieds, coefficients 1,0 / 2,1 (lb) | Élingue continue (lb) Lignes : TPL81841004 | 5/32" | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16" | 2 205 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 TPL81841006 | 1/4" | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8" | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126

• Référence – Numéro d’identification unique du produit pour chaque taille de chaîne.
• Taille commerciale (pouces) – Diamètre nominal de la chaîne de levage, mesuré en pouces.
• 1 branche – Charge maximale d’utilisation (CMU) pour une élingue à chaîne à une seule branche en levage vertical (90°).
• 2 brins – Charge maximale d’utilisation (WLL) pour une élingue à chaîne à deux brins selon différents angles d’élingage.
• 3 et 4 brins – Charge maximale d'utilisation (WLL) pour les élingues à chaîne à trois et quatre brins selon différents angles d'élingage.
• Élingue continue – Charge maximale d’utilisation (WLL) pour une configuration d’élingue à chaîne continue (sans fin).
• Coefficient – Coefficient de charge appliqué en fonction de la configuration de l’élingue et de son angle pour déterminer la charge maximale d’utilisation.
• 0° < α < 45° / 45° < α < 60° – Angles d’élingage mesurés par rapport à la verticale qui influent sur la WLL.

Normes et essais Normes de fabrication : Fabriqué à partir d’une chaîne et de composants en acier allié de grade 100 trempé et revenu, conformément aux normes EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 relatives aux élingues à chaîne de levage de grade 100. Normes d’essai : coefficient de sécurité minimal de 4:1. Chaque élingue est soumise à un essai de résistance, inspectée visuellement, vérifiée dimensionnellement et contrôlée quant à la compatibilité de ses composants avant expédition. La chaîne est conforme aux exigences de fatigue de la norme EN 818 et résiste à 20 000 cycles de charge à 1,5 fois la charge maximale d’utilisation (WLL). Chaque élingue est fournie avec un numéro de série individuel, une étiquette d’identification, un certificat écrit et un dossier complet de traçabilité. Applications Convient au levage aérien, au levage en trois points, à la manutention de machines lourdes, au montage de structures en acier, à la mise en place d’éléments préfabriqués en béton, au levage offshore, aux projets éoliens, à l’installation d’équipements et aux opérations de manutention industrielle. Entretien Avant chaque utilisation, inspecter l’élingue pour détecter tout allongement de la chaîne, usure excessive, fissures, corrosion, vérifier le bon fonctionnement des crochets autobloquants, rechercher toute déformation, tout maillon de tête ou maillon de raccordement endommagé, ainsi que l’absence d’étiquettes d’identification. Retirer immédiatement l’élingue du service si les défauts dépassent les critères d’inspection applicables. Caractéristiques / Spécifications techniques

• Type de produit : élingue à chaîne à trois branches avec maillon principal supérieur oblong quadrilatéral et trois crochets à verrouillage automatique en bas (configuration TOSL).
• Nuance de la chaîne : acier allié trempé et revenu de nuance 100.
• Coefficient de sécurité : 4:1 minimum.
• Avantage en charge maximale d’utilisation (CMU) : CMU supérieure d’environ 25 % par rapport à la nuance 80 pour une chaîne de même taille.
• Identification : Numéro de série individuel, taille de la chaîne, classe, longueur exacte de l’élingue, charge maximale d’utilisation (WLL), étiquette d’identification et certificat écrit.
• Normes de fabrication et d’essai : EN 818-2 ; EN 1677-1 ; EN 1677-3 ; EN 1677-4 ; ASME B30.9 ; OSHA 1910.184 ; AS 2321 ; ISO 3077 ; essais de résistance et de fatigue (20 000 cycles à 1,5 fois la charge maximale d’utilisation).
• Quantité minimale de commande (MOQ) indiquée sur la page : 100 jeux.
• Conditionnement indiqué sur la page : carton + palette en acier.
• Applications typiques : levage aérien intensif, levages en trois points, offshore, énergie éolienne, préfabrication, installation de machines, manutention industrielle.
• Entretien : inspecter avant chaque utilisation ; retirer du service si les défauts dépassent les critères admissibles.
