Élingue à chaîne Grade 100 DOSL

2 pointen acieren alliage

Description L'élingue à chaîne DOSL de classe 100 est un dispositif de levage à deux brins fabriqué à partir d'une chaîne et de composants en acier allié de classe 100, trempé et revenu. L'élingue est équipée d'un maillon de tête oblong de classe 100 à son extrémité supérieure et de deux crochets autobloquants de classe 100 à son extrémité inférieure, assurant une fixation sécurisée de la charge en deux points et une sécurité de levage renforcée. Par rapport aux élingues de classe 80, la conception de classe 100 offre une charge maximale d'utilisation supérieure d'environ 25 % pour une chaîne de même taille. Chaque élingue est identifiée de manière permanente par un numéro de série, la taille de la chaîne, la classe, la longueur exacte de l'élingue et la charge maximale d'utilisation, afin de garantir une traçabilité complète du produit. Présentation L'élingue à chaîne DOSL de classe 100 est adaptée aux applications de levage intensif nécessitant une fixation sécurisée de la charge en deux points et une sécurité opérationnelle renforcée. Les crochets autobloquants se ferment et se verrouillent automatiquement lorsque la charge est engagée, réduisant ainsi le risque de désengagement accidentel. La configuration à double brin répartit uniformément les forces de levage entre deux points de levage pour une meilleure stabilité de la charge. Code de configuration du produit

• D = Double brin
• O = Maillon principal oblong
• SL = Crochet autobloquant

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Nuance de la chaîne
• Longueur exacte de l'élingue
• Charge maximale d'utilisation (CMU)

Normes et fabrication

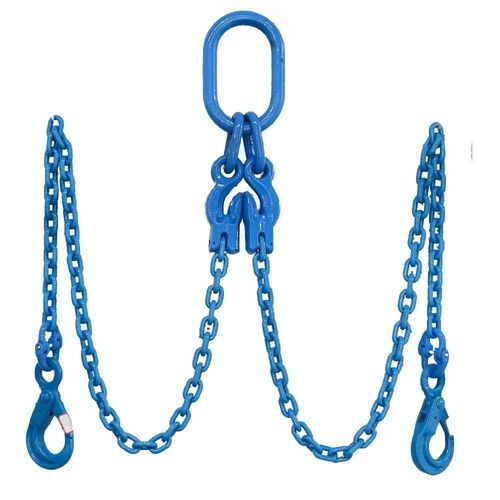

• Nom : Élingue à chaîne DOSL de classe 100 – à double brin avec maillon principal oblong en haut et deux crochets autobloquants en bas
• Quantité minimale de commande (MOQ) : 100 jeux
• Emballage : carton + palette en acier
• Normes de fabrication : Fabriqué à partir d'une chaîne et de composants en acier allié de grade 100 trempé et revenu, conformément aux normes EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 relatives aux élingues de levage à chaîne de grade 100.
• Normes d’essai : coefficient de sécurité minimal de 4:1. Chaque élingue est soumise à un essai de résistance, inspectée visuellement, vérifiée dimensionnellement et contrôlée quant à la compatibilité de ses composants avant expédition. La chaîne est conforme aux exigences de fatigue de la norme EN 818 et est conçue pour résister à 20 000 cycles de charge à 1,5 fois la charge maximale d'utilisation (CMU). Chaque élingue est fournie avec un numéro de série individuel, une étiquette d’identification, un certificat écrit et des registres de traçabilité.
• Normes d’application : Convient au levage aérien, au levage en deux points, à la manutention de machines lourdes, au montage de structures en acier, à l’installation d’équipements, au levage en mer, à la maintenance minière et aux opérations de manutention industrielle.
• Normes d’entretien : avant chaque utilisation, inspecter la chaîne pour détecter tout allongement, usure excessive, fissure, corrosion, dysfonctionnement du crochet autobloquant, déformation, maillon de tête ou maillon de raccordement endommagé, ainsi que toute étiquette d’identification manquante. Retirer la chaîne du service si les défauts dépassent les critères d’inspection.

Tableau des mesures Référence | Diamètre de la chaîne de levage (mm) | 1 brin (tonne) | 2 brins 0° <α<45° (tonne) | 2 brins 45° <α<60° (tonne) | 3 et 4 brins 0° <α<45° (tonne) | 3 et 4 brins 45° <α<60° (tonne) | Élingue continue (tonne) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tableau des dimensions en pieds Référence | Dimensions commerciales (pouces) | 1 pied (90°) (lb) | 2 pieds 0°<α<45° (lb) | 2 pieds 45°<α<60° (lb) | 3 et 4 pieds 0°<α<45° (lb) | 3 et 4 pieds 45°<α<60° (lb) | Élingue continue (lb) TPL81841004 | 5/32" | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16" | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 | 4 409 TPL81841006 | 1/4" | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8" | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Remarques

• Chaque élingue est identifiée de manière permanente et traçable grâce à son numéro de série, sa taille, sa classe de résistance, sa longueur exacte et sa charge maximale d'utilisation (CMU).
• Coefficient de sécurité : 4:1. Testée et inspectée avant expédition.

Caractéristiques / spécifications techniques

• Type de produit : Élingue à chaîne DOSL de classe 100 (à double brin avec maillon principal oblong en haut et deux crochets à verrouillage automatique en bas)
• Matériau : Chaîne en acier allié de classe 100 trempé et revenu et composants de classe 100
• Configuration : double brin (DOSL)
• Identification : numéro de série permanent, taille de la chaîne, classe de la chaîne, longueur exacte de l’élingue, charge maximale d’utilisation (WLL)
• Normes : EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Coefficient de sécurité : 4:1
• Essais : Test de résistance, inspection visuelle, vérification dimensionnelle ; la chaîne est conforme aux exigences de fatigue de la norme EN 818 (20 000 cycles à 1,5 × WLL)
• Emballage : carton + palette en acier
• Quantité minimale de commande : 100 jeux
