Élingue à chaîne Grade 100 DOS

2 pointen acieren acier trempé

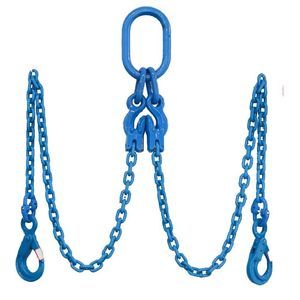

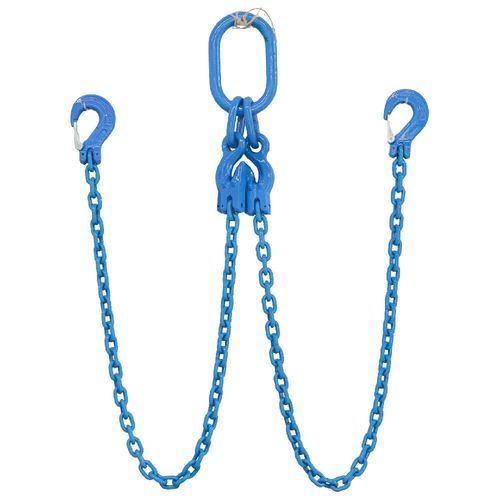

Présentation du produit L'élingue à chaîne DOS de classe 100 est un ensemble de levage à deux brins fabriqué à partir d'une chaîne et de composants en acier allié de classe 100, trempé et revenu. L'élingue est équipée d'un maillon de tête oblong de classe 100 à son extrémité supérieure et de deux crochets d'élingage de classe 100 avec loquets de sécurité à son extrémité inférieure, offrant ainsi une fixation sûre en deux points de la charge pour les applications de levage aérien. Par rapport aux élingues de classe 80, la conception de classe 100 offre une charge maximale d'utilisation supérieure d'environ 25 % pour une chaîne de même taille. Chaque élingue est identifiée de manière permanente par un numéro de série, la taille de la chaîne, la classe, la longueur exacte de l'élingue et la charge maximale d'utilisation, afin de garantir une traçabilité complète du produit. Code de configuration du produit

• D = Double brin
• O = Maillon principal oblong
• S = Crochet d’élingage avec loquet de sécurité

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Classe de la chaîne
• Longueur exacte de l'élingue
• Limite de charge de travail (WLL)

Tableau des mesures Référence | Diamètre de la chaîne de levage (mm) | 1 branche (tonne) | 2 branches 0°<α<45° (tonne) | 2 brins 45° <α < 60° (tonne) | 3 et 4 brins 0° <α < 45° (tonne) | 3 et 4 brins 45° <α < 60° (tonne) | Élingue continue (tonne) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tableau des pieds Référence | Diamètre de la chaîne de levage (pouces) | 1 pied (lb) | 2 pieds (coefficient 1,4/coefficient 2,1) (lb) | 3 et 4 pieds (coefficient 1,5/1,6) (lb) | Élingue continue (lb) TPL81841004 | 5/32 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16 | 2 205 | 2 205 | 2 205 | 4 409 TPL81841006 | 1/4 | 2 205 | 4 409 | 2 205 | 6 614 TPL81841007 | 9/32 | 4 409 | 6 614 | 4 409 | 8 819 TPL81841008 | 5/16 | 6 614 | 8 819 | 6 614 | 11 023 TPL81841010 | 3/8 | 8 819 | 13 228 | 8 819 | 17 637 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 Normes et essais

• Nom : Élingue à chaîne DOS de classe 100 – Maillon principal oblong à double branche en haut et deux crochets d’élingage avec loquet en bas
• Quantité minimale de commande : 100 ensembles
• Emballage : carton + palette en acier
• Normes de fabrication : fabriquée à partir d’une chaîne et de composants en acier allié de classe 100 trempé et revenu, conformément aux normes EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 relatives aux élingues à chaîne de levage de classe 100.
• Normes d’essai : coefficient de sécurité minimal de 4:1. Chaque élingue est soumise à un essai de résistance, inspectée visuellement, vérifiée dimensionnellement et contrôlée quant à la compatibilité de ses composants avant expédition. La chaîne est conforme aux exigences de résistance à la fatigue de la norme EN 818 et résiste à 20 000 cycles de charge à 1,5 fois la charge maximale d’utilisation (WLL). Fourni avec un numéro de série individuel, une étiquette d'identification, un certificat écrit et des registres de traçabilité.
• Normes d'application : Convient au levage aérien, au levage en deux points, à la manutention de machines lourdes, au montage de structures en acier, à l'installation d'équipements, aux projets de construction, à la maintenance minière et à la manutention industrielle de matériaux.
• Entretien : avant chaque utilisation, inspecter la chaîne pour détecter tout allongement, usure excessive, fissure, corrosion, déformation du crochet d’élingage, vérifier le bon fonctionnement du loquet de sécurité, l’état des maillons de tête et des maillons de raccordement, ainsi que la présence des étiquettes d’identification. Retirer l’élingue du service si les défauts dépassent les critères d’inspection.

Caractéristiques / spécifications techniques

• Dénomination commerciale : Élingue à chaîne DOS de classe 100
• Matériau : Chaîne et composants en acier allié de classe 100, trempé et revenu
• Fixation supérieure : Maillon principal oblong de classe 100
• Fixations inférieures : Deux crochets de levage de classe 100 avec loquets de sécurité à ressort
• Configuration : à double branche (DOS = Double Leg, maillon de tête oblong en haut, deux crochets de levage avec loquets de sécurité en bas)
• Identification : Chaque élingue est marquée de manière permanente avec le numéro de série, la taille de la chaîne, la classe, la longueur exacte de l’élingue et la charge maximale d’utilisation (CMU)
• Coefficient de sécurité : 4:1
• Performances : CMU supérieure d’environ 25 % par rapport à la classe 80 pour une chaîne de même taille
• Normes : EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Essais : Essai de résistance ; conformité à la norme EN 818 relative à la fatigue ; 20 000 cycles à 1,5×WLL
• Quantité minimale de commande (MOQ) et conditionnement : MOQ de 100 jeux ; conditionnement en carton et sur palette en acier
