Élingue à chaîne 100 DOF

2 pointen acieren alliage

Introduction

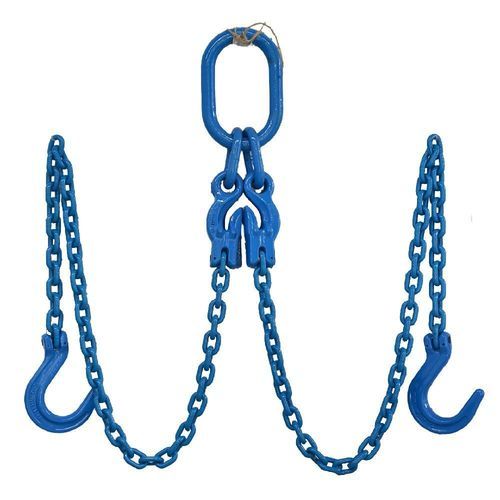

Grade 100 DOF Élingue à chaîne est un ensemble de levage à double brin fabriqué en chaîne et composants en acier allié Grade 100 trempé et revenu. L'élingue est équipée d'un maillon maître oblong Grade 100 en haut et de deux crochets de fonderie Grade 100 en bas, adaptée aux opérations de levage lourdes nécessitant de grandes ouvertures de crochet et une distribution équilibrée sur deux points de levage.

Avantages clés

• Environ 25 % de capacité de charge utile (WLL) en plus par rapport au Grade 80 pour la même section de chaîne
• Maintient un facteur de conception de 4:1
• Les crochets de fonderie présentent une large ouverture pour la connexion à de grands palonniers, pièces moulées, fabrications en acier et points d'attache surdimensionnés
• La configuration double brin améliore la stabilité de la charge et répartit les efforts de levage entre deux points

Code de configuration produit

• D = Double brin
• O = Maillon maître oblong
• F = Crochet de fonderie

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Grade de la chaîne
• Longueur exacte de l'élingue
• Capacité de charge utile (WLL)

Normes de fabrication
Fabriqué en chaîne et composants en acier allié Grade 100 trempé et revenu conformément à EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 pour les assemblages d'élingues à chaîne Grade 100.

Normes d'essai
Conçu avec un facteur minimum de 4:1. Chaque élingue est soumise à un essai de traction, inspection visuelle, vérification dimensionnelle et contrôle de la compatibilité des composants avant expédition. La chaîne respecte les exigences de fatigue EN 818 et supporte 20 000 cycles de charge à 1,5 fois la WLL. Chaque élingue est fournie avec un numéro de série individuel, une étiquette d'identification, une certification écrite et des dossiers complets de traçabilité.

Domaines d'application
Convient pour le levage aérien, le levage à deux points, la manutention de machines lourdes, le montage de structures en acier, les opérations de fonderie, l'installation de préfabriqués en béton, l'installation d'équipements et la manutention industrielle.

Entretien
Inspecter avant chaque utilisation pour allongement de chaîne, usure excessive, fissures, corrosion, déformation des crochets de fonderie, crochets ou maillons endommagés et étiquettes manquantes. Retirer immédiatement l'élingue du service si les défauts dépassent les critères d'inspection applicables.

Paramètres (tableau)
Facteur de conception | 4:1
Dim | 1-Jambe (90°) Facteur de charge:1 | 2-Jambes (60°) Facteur de charge:1.7 | 2-Jambes (45°) Facteur de charge:1.4 | 2-Jambes (30°) Facteur de charge:1 | 3&4-Jambes (60°) Facteur de charge:2.6 | 3&4-Jambes (45°) Facteur de charge:2.1 | 3&4-Jambes (30°) Facteur de charge:1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Caractéristiques / spécifications techniques

• Nom : Grade 100 DOF Élingue à chaîne
• Configuration : Double brin avec maillon maître oblong en haut et deux crochets de fonderie en bas
• Matériau : Chaîne et composants en acier allié Grade 100 trempé et revenu
• Facteur de conception : 4:1
• Essais : Épreuve de traction, inspection visuelle, vérification dimensionnelle ; conforme aux exigences de fatigue EN 818 (20 000 cycles à 1,5× WLL)
• Identification : Numéro de série individuel, étiquette d'identification, certification écrite, dossiers de traçabilité
• MOQ : 100 ensembles
• Emballage : Carton + palette acier
• Applications : Levage aérien, levage à deux points, manutention de machines lourdes, montage de structures en acier, opérations de fonderie, installation de préfabriqués, installation d'équipements, manutention industrielle
• Maintenance : Inspecter avant chaque utilisation pour allongement, usure, fissures, corrosion, déformation ou composants endommagés ; retirer du service si les défauts dépassent les critères
