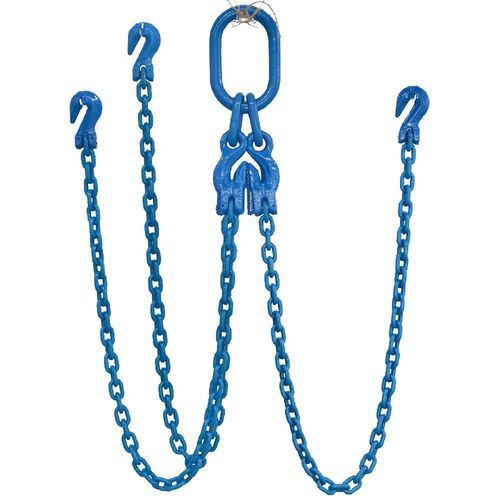

Élingue à chaîne Grade 100 TOG

3 pointsen acieren alliage

Introduction L'élingue à chaîne TOG de classe 100 est un dispositif de levage à trois brins fabriqué à partir d'une chaîne et de composants en acier allié de classe 100, trempé et revenu. L'élingue est équipée d'un maillon principal oblong à quatre branches en haut et de trois crochets de préhension de grade 100 en bas, ce qui la rend adaptée aux applications de levage intensif nécessitant des longueurs de chaîne réglables et une répartition équilibrée de la charge sur trois points. Présentation Type d'élingue : à trois branches (TOG) Numéro de série unique : chaque élingue est identifiée de manière permanente par un numéro de série à des fins de traçabilité. Taille et nuance de la chaîne : fabriquée à partir d'une chaîne et de composants en acier allié de nuance 100. Longueur exacte de l'élingue : fournie avec un marquage indiquant la longueur exacte de l'élingue. Charge maximale d’utilisation : indiquée sur l’élingue ; la classe 100 offre une charge maximale d’utilisation environ 25 % supérieure à celle de la classe 80 pour une chaîne de même taille. Détails du produit

• Nuance : chaîne et composants en acier allié de nuance 100.
• Assemblage supérieur : maillon de tête quadrilatéral oblong.
• Raccords inférieurs : trois crochets de levage de nuance 100 permettant d’ajuster la longueur de la chaîne et d’effectuer un levage flexible en trois points.
• Coefficient de sécurité : coefficient de sécurité minimal de 4:1.
• Identification : chaque élingue est marquée de manière permanente avec un numéro de série individuel, la taille de la chaîne, la classe de la chaîne, la longueur exacte de l’élingue et la limite de charge de travail (WLL).

Code de configuration du produit

• T = triple branche
• O = ensemble de maillons de jonction oblongs à quatre branches
• G = crochet de levage

Identification du produit

• Numéro de série individuel
• Taille de la chaîne
• Classe de la chaîne
• Longueur exacte de l'élingue
• Charge maximale d'utilisation (WLL)

Normes et fabrication

• Nom : Élingue à chaîne TOG de classe 100 – à trois branches avec maillon principal oblong quadrilatéral en haut et trois crochets de préhension en bas
• Quantité minimale de commande (MOQ) : 100 ensembles
• Emballage : carton + palette en acier
• Normes de fabrication : Fabriqué à partir d’une chaîne et de composants en acier allié de grade 100 trempé et revenu, conformément aux normes EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 et ISO 3077 relatives aux élingues de levage à chaîne de grade 100.
• Normes d’essai : coefficient de sécurité minimal de 4:1. Chaque élingue est soumise à un essai de résistance, inspectée visuellement, vérifiée dimensionnellement et contrôlée quant à la compatibilité de ses composants avant expédition. La chaîne est conforme aux exigences de résistance à la fatigue de la norme EN 818 et résiste à 20 000 cycles de charge à 1,5 fois la charge maximale d'utilisation (WLL).
• Documentation fournie : Chaque élingue est fournie avec un numéro de série individuel, une étiquette d’identification, un certificat écrit et des registres de traçabilité complets.
• Applications : Convient au levage aérien, au levage en trois points, à la manutention de machines lourdes, au montage de structures en acier, à l’installation d’équipements, à la manutention d’éléments préfabriqués en béton, à la maintenance minière et aux opérations de manutention industrielle.
• Entretien : Avant chaque utilisation, inspecter la chaîne pour détecter tout allongement, usure excessive, fissure, corrosion, déformation du crochet d’arrimage, maillon principal ou maillon de raccordement endommagé, ainsi que toute étiquette d’identification manquante. Retirer de service si les défauts dépassent les critères d’inspection.

Tableau des charges (valeurs de la charge maximale d'utilisation selon la configuration) En-têtes : Réf. article, Diamètre de la chaîne de levage (mm), 1 branche (tonne), 2 branches 0°<α<45° (tonne), 2 brins 45° <α<60° (tonnes), 3 et 4 brins 0° <α<45° (tonnes), 3 et 4 brins 45° <α<60° (tonnes), élingue continue (tonnes) TPL81841004, 4, 1, 1, 1, 1, 1, 1 TPL81841005, 5, 1, 1,4, 1, 2,1, 1,5, 1,6 TPL81841006, 6, 1,4, 1,96, 1,4, 2,94, 2,1, 2,24 TPL81841007, 7, 1,9, 2,66, 1,9, 3,99, 2,85, 3,04 TPL81841008, 8, 2,5, 3,5, 2,5, 5,25, 3,75, 4 TPL818410010, 10, 4, 5,6, 4, 8,4, 6, 6,4 TPL818410013, 13, 6,7, 9,38, 6,7, 14,07, 10,05, 10,72 TPL818410016, 16, 10,3, 14,4, 10,3, 21,6, 15,4, 16,4 TPL818410018, 18, 12,5, 17,5, 12,5, 26,2, 18,75, 20 TPL818410019, 19, 14, 19,6, 14, 29,4, 21, 22,4 TPL818410020, 20, 16, 22,4, 16, 33,6, 24, 25,6 TPL818410022, 22, 19,4, 27,1, 19,4, 40,7, 29,1, 31 TPL818410026, 26, 26,5, 37,1, 26,5, 55,6, 39,7, 42,4 TPL818410028, 28, 30,5, 42,7, 30,5, 64, 45,7, 48,8 TPL818410030, 30, 35,5, 49,7, 35,5, 74,5, 53,2, 56,8 TPL818410032, 32, 40, 56, 40, 84, 60,6, 64 TPL818410036, 36, 50, 70, 50, 105, 75, 80 TPL818410038, 38, 56,5, 78,4, 56,5, 118,6, 84,7, 90,4 TPL818410040, 40, 62,5, 87,5, 62,5, 131,2, 93,7, 100 TPL818410045, 45, 81, 113,4, 81, 170,1, 121,5, 130 TPL818410050, 50, 98, 137,2, 98, 205,8, 147, 156,8 Tableau des pieds (valeurs de la charge maximale d'utilisation en livres selon la configuration) En-têtes : Référence, diamètre de la chaîne de levage (pouces), 1 branche (90°) (livres), 2 branches – coefficient 1,4 (livres), 2 branches, facteur 1,0 (lb?), 3 et 4 branches, facteur 2,1 (lb), 3 et 4 branches, facteur 1,5 (lb), élingue continue (lb) TPL81841004, 5/32, 2 205, 2 205, 2 205, 2 205, 2 205, 2 205 TPL81841005, 3/16, 2 205, 2 205, 2 205, 4 409, 4 409, 4 409 TPL81841006, 1/4, 2 205, 4 409, 2 205, 6 614, 4 409, 4 409 TPL81841007, 9/32, 4 409, 6 614, 4 409, 8 819, 6 614, 6 614 TPL81841008, 5/16, 6 614, 8 819, 6 614, 11 023, 8 819, 8 819 TPL81841010, 3/8, 8 819, 13 228, 8 819, 17 637, 13 228, 13 228 TPL81841013, 1/2, 15 432, 19 842, 15 432, 30 865, 22 046, 24 251 TPL81841016, 5/8, 22 046, 30 865, 22 046, 48 502, 33 069, 35 274 TPL81841018, 3/4, 28 660, 39 683, 28 660, 57 320, 41 888, 44 092 TPL81841019, 3/4, 30 865, 44 092, 30 865, 63 934, 46 297, 48 502 TPL81841020, 13/16, 35 274, 48 502, 35 274, 74 957, 52 911, 57 320 TPL81841022, 7/8, 41 888, 59 525, 41 888, 90 390, 63 934, 68 343 TPL81841026, 1, 59 525, 81 571, 59 525, 123 459, 88 185, 92 594 TPL81841028, 1-1/8, 68 343, 94 798, 68 343, 141 096, 101 412, 108 026 TPL81841030, 1-3/16, 79 366, 110 231, 79 366, 165 347, 116 845, 125 664 TPL81841032, 1-1/4, 88 185, 123 459, 88 185, 185 188, 134 482, 141 096 TPL81841036, 1-3/8, 110 231, 154 323, 110 231, 231 485, 165 347, 176 370 TPL81841038, 1-1/2, 125 664, 171 960, 125 664, 262 350, 187 393, 198 416 TPL81841040, 1-9/16, 138 891, 194 007, 138 891, 288 806, 207 234, 220 462 TPL81841045, 1-3/4, 178 574, 249 122, 178 574, 374 786, 268 964, 286 601 TPL81841050, 2, 216 053, 302 033, 216 053, 454 152, 324 079, 346 126 Caractéristiques / Spécifications techniques

• Type de produit : Élingue à chaîne TOG de classe 100 (Configuration TOG : triple brin avec maillon principal oblong quadruple en haut et trois crochets de préhension en bas)
• Matériau : chaîne en acier allié de classe 100 trempé et revenu et composants de classe 100
• Raccord supérieur : ensemble de maillon principal oblong quadruple
• Raccord inférieur : Trois crochets de préhension de classe 100 (longueur réglable en enclenchant des maillons individuels de la chaîne)
• Coefficient de sécurité : 4:1
• Essais de résistance : Chaque élingue est soumise à un essai de résistance, à une inspection visuelle et à une vérification dimensionnelle ; la chaîne résiste à 20 000 cycles à 1,5 fois la charge maximale d'utilisation (CMU), conformément aux exigences de fatigue de la norme EN 818
• Traçabilité : numéro de série individuel, étiquette d'identification, certificat écrit et enregistrement de la commande
• Conformité aux normes : EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Quantité minimale de commande (MOQ) : 100 jeux
• Emballage : carton + palette en acier
• Applications : levage aérien, levage en trois points, manutention de machines lourdes, montage de structures en acier, installation d’équipements, manutention d’éléments préfabriqués en béton, maintenance minière, manutention industrielle
