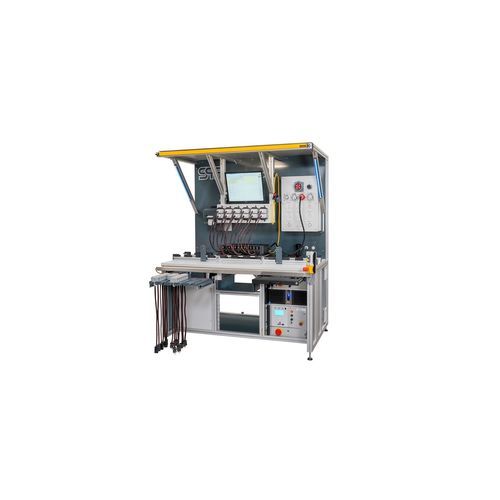

Contrôleur de conformité électrique entièrement automatisé

Présentation
Système de test automatisé pour essais de continuité, de conducteur de protection et de haute tension (hipot) de plusieurs unités de distribution 19'' MPH. Conçu pour tester des unités avec jusqu'à 24 sorties et pour traiter différents types de sorties et de connecteurs via des câbles adaptateurs.

Secteur
industrie électrotechnique

Le défi
Contrôler une variété d'unités de distribution à un seul poste de test : contacter et tester jusqu'à 24 sorties par appareil, valider les différents types de sorties et configurations de connecteurs, et enregistrer les résultats associés à chaque DUT.

Solution
Une matrice de commutation sophistiquée adresse chaque sortie individuellement. L'identification du DUT par code-barres sélectionne le programme d'essai adapté sur le PC du système. Des capteurs confirment le contact correct de chaque sortie et adaptateur. Les contrôles de continuité sont effectués en premier, suivis des essais de conducteur de protection et de haute tension pour chaque borne/connecteur. Une barrière lumineuse garantit la protection du personnel. Des câbles adaptateurs permettent la prise en charge de plusieurs standards de connecteurs.

Avantages

• Solution clé en main : réception des échantillons, adaptation et aménagement ergonomique du poste
• Utilisation simple et intuitive pour le personnel semi-qualifié
• L'objet à tester n'est raccordé qu'une seule fois ; la séquence complète est automatique
• Intégration réseau : enregistrement automatique des données de test (XML ou Access) à l'emplacement choisi
• Temps de cycle réduits grâce à un poste efficace et au rideau lumineux
• Paramètres d'essai entièrement configurables via logiciel
• Test automatique quotidien sur mannequin ; le système bloque les essais si l'autotest échoue
• Sécurité du poste conforme à la norme EN 50191
• Tests automatiques de câblage, court-circuit et haute tension pour toutes les bornes du DUT

Caractéristiques / spécifications techniques

• Prise en charge de plusieurs unités 19'' MPH ; conçu pour jusqu'à 24 sorties
• Contrôle de continuité de tous les raccordements via signaux I/O
• Test du conducteur de protection jusqu'à 30 A AC
• Test haute tension jusqu'à 5.500 V AC / 6.000 V DC (courant d'essai 2–3 mA)
• Matrice de commutation sophistiquée pour adresser chaque sortie
• Capteurs de vérification de contact et d'adaptateur
• Identification du DUT par code-barres ; sélection automatique du programme
• Prise en charge de divers câbles adaptateurs pour plusieurs types de connecteurs
• Enregistrement automatique des résultats en XML ou Access sur le réseau
• Test automatique quotidien sur dummy ; blocage des tests si échec
• Sécurité du poste conformément à EN 50191
