Système de test de rigidité diélectrique

de continuitéde continuité de terred'isolement

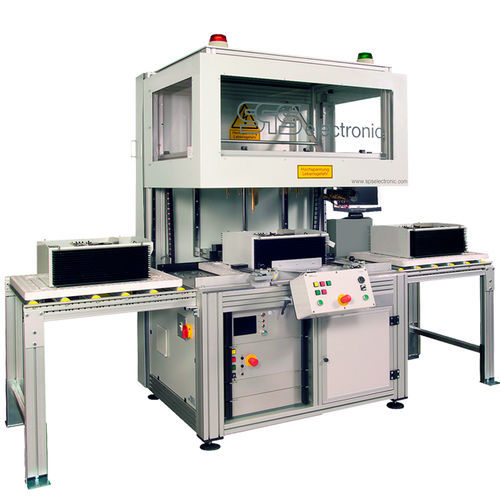

Système de test de sécurité EOL pour onduleurs solaires avec mise en contact entièrement automatique avant le test d'endurance. Le défi Les onduleurs doivent être contrôlés du point de vue de la sécurité à la fin de la fabrication et avant le test d'endurance. Le contrôle et le contact devaient être entièrement automatisés afin d'obtenir un temps de contrôle court. Il ne suffisait pas d'établir le contact à l'entrée ou à la sortie, mais il fallait aussi pouvoir contrôler les uns par rapport aux autres de nombreux points sur les platines de l'appareil à tester. En outre, il devait être possible de tester différentes variantes de pièces à contrôler avec le même système de contrôle. Le système doit être intégré dans la chaîne de production, de sorte que les onduleurs puissent être facilement insérés et contrôlés directement sur le porte-pièce. Solution Le système a été conçu comme un portique de contrôle placé au-dessus de la chaîne de production. Les pièces à contrôler peuvent ainsi être facilement glissées sous le capot de contrôle. Il suffit ensuite de fermer le capot de contrôle en actionnant la commande bimanuelle. La plaque de contact, sur laquelle sont logées de nombreuses broches de contact, permet d'établir automatiquement le contact avec les différentes platines de l'onduleur après la fermeture du capot de contrôle. Le montage flottant permet également de compenser les tolérances mécaniques de la fabrication. Une matrice librement connectable permet d'effectuer divers contrôles. Grâce à un adaptateur interchangeable, la plaque de contact complète peut être remplacée facilement et rapidement pour adapter le système à d'autres types d'échantillons.
