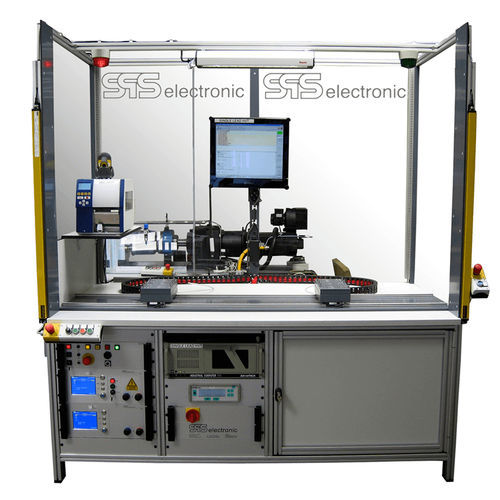

Système de test anti-effraction

de résistance d'isolementde rigidité diélectriquepour câble

L'exigence posée à ce système destiné à l'industrie automobile consistait à contrôler différents câbles comportant jusqu'à 10 conducteurs et des connecteurs très variés pour les moteurs électriques. Malgré les faibles distances entre les différentes languettes de raccordement, il devait être possible de réaliser ici un contrôle haute tension avec jusqu'à 5 500 V AC et 6 000 V DC. Les connecteurs les plus divers ont été fabriqués pour les différents types de câbles. Des panneaux de transfert interchangeables ont ensuite permis de connecter les adaptateurs de test adaptés aux câbles de moteur les plus divers. Les signaux sont transmis par un courant fort et des broches de contact à ressort. L'agencement a été réalisé de manière à ce qu'aucun claquage ne se produise dans la fiche de raccordement lors du test haute tension. Cela a été réalisé grâce à des isolations spéciales des broches de contact. En plus du test de haute tension, un test de résistance a été effectué avec une technique de mesure à 4 fils. Après un seul branchement du câble, tous les tests sont effectués automatiquement. Pour protéger l'utilisateur, le système a été équipé d'un rideau de lumière. Un nombre illimité de programmes d'essai peut être enregistré dans le PC du système d'essai. Le client peut ainsi créer lui-même de nouveaux programmes de test lors du développement de nouveaux produits. Il est également possible d'utiliser le même programme de contrôle pour des produits présentant des données identiques, lequel est ensuite attribué aux échantillons correspondants via la liste de produits.
