Testeur d'étanchéité rotatif

de fuiteautomatiqueen ligne

Présentation
Le système assure des contrôles automatiques de sécurité, de fonctionnement et d'étanchéité pour pompes électriques destinées à un usage domestique. Conçu pour un contrôle en ligne, il minimise l'intervention opérateur en combinant un banc d'étanchéité à plateau tournant et un testeur sécurité/fonction rapide reliés en réseau PC.

Secteur
Fabrication de pompes pour jardinage et usage domestique

Le défi
Obtenir des cycles courts compatibles avec la cadence de la chaîne, une utilisation simple par du personnel semi-qualifié et des changements de format réduits. Le test d'étanchéité étant plus long, le concept doit éviter les goulots d'étranglement.

Solution

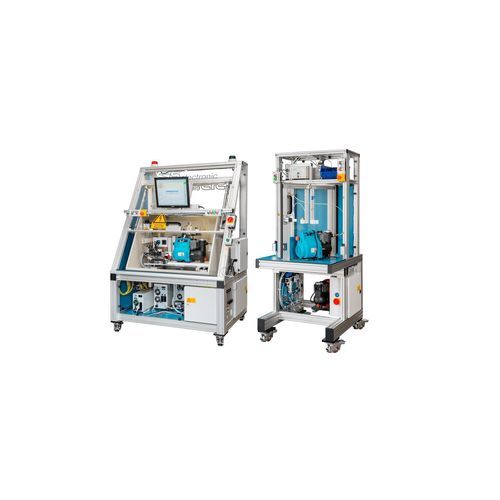

Le concept est divisé en deux sous-systèmes en réseau: un poste d'essai d'étanchéité avec plateau tournant et deux supports d'échantillons, et un testeur sécurité/fonction avec tiroir d'insertion. Le plateau permet de retirer une pompe testée et d'insérer l'unité suivante pendant le test, réduisant les temps d'arrêt et assurant l'enceinte de sécurité. Les résultats d'étanchéité sont transmis au système sécurité/fonction pour consolidation des données.

• Le testeur sécurité/fonction dispose d'un tiroir pour une insertion rapide du DUT; la fermeture lance la séquence automatique
• Séquence: test conducteur de protection, test haute tension, test d'isolation, puis test de fonctionnement avec actionnement mécanique de l'interrupteur
• Marquage automatique des unités OK par estampage à chaud
• Possibilité de connecter plusieurs systèmes d'étanchéité pour réduire le temps moyen de cycle

Avantages

• Solution clé en main avec supports DUT, adaptations et aménagement du poste
• Utilisation intuitive par du personnel semi-qualifié; une seule connexion par DUT puis automatisation complète
• Sauvegarde réseau des données au format XML ou Access à l'emplacement défini
• Courts temps de cycle obtenus par répartition des tâches et optimisation par plateau tournant
• Peu de modifications nécessaires pour les variantes et longue durée de vie
• Paramètres modifiables par logiciel et test quotidien automatique sur mannequin
• Sécurité du poste conforme à la norme EN 50191

Détails opérationnels supplémentaires
Le système prend en charge une manutention semi-automatique demandant peu de formation, le marquage automatique des unités conformes, le stockage en réseau des programmes et résultats, et un test quotidien obligatoire qui bloque la production tant qu'il n'est pas validé.

Caractéristiques techniques

• Test de conducteur de protection : 10 – 30 A
• Test haute tension : 5,5 kV AC / 6,0 kV DC / 4 mA (courant de sécurité limité)
• Test d'isolation : 6,0 kV DC / 4 mA
• Test de fonctionnement : monophasé, plage 15 A ; mesures de tension, courant et puissance
• Test d'étanchéité : système dédié avec plateau tournant et deux supports DUT
• Marquage automatique : estampage à chaud pour unités OK
• Formats de données : XML ou Access ; stockage réseau possible
• Programmes de test : nombre illimité stockable ; sélection automatique par liste produit
• Intégration : possibilité de connecter d'autres systèmes d'étanchéité via réseau PC
• Sécurité : enceinte d'essai fermée et protection selon EN 50191
• Test quotidien sur mannequin requis avant tests de production
