Système de test électrique

compactautomatique

Présentation
Les machines à café entièrement automatiques sont produites pour les marchés professionnels et particuliers, ce qui augmente fortement les volumes et nécessite des contrôles fin de ligne automatisés et conformes aux normes, adaptés aux différents réseaux électriques nationaux.

Secteur
Appareils ménagers

Le défi
La production en grande série de machines à café automatiques compactes requiert un système d'essai flexible, piloté par logiciel, capable de gérer différentes tensions et fréquences de réseau, les prises nationales, d'assurer la sécurité du poste selon EN 50191, d'enregistrer toutes les données de test sur PC et de réaliser des tests dummy automatisés quotidiens.

Solution

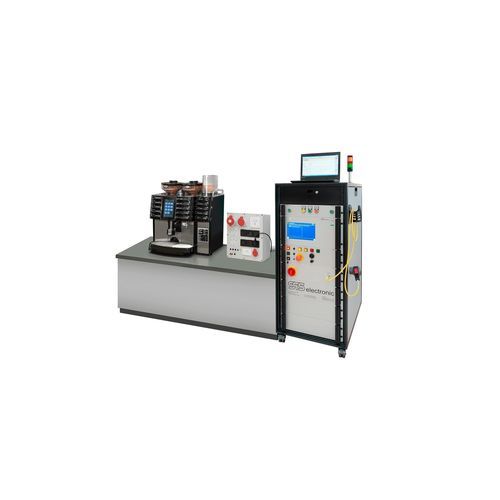

Le testeur compact KT 1885B avec une extension spécifique pour machines à café, intégré dans un rack de test, associé à un PC ou un portable standard séparé relié via Ethernet (LAN). Le testeur, librement programmable, exécute les contrôles de sécurité et de fonctionnement. Un pupitre de connexion séparé regroupe les connecteurs internationaux et permet des extensions futures. La commande bimanuelle et le crayon de test pour le conducteur de protection sont intégrés; un mannequin placé dans le rack permet les tests dummy quotidiens automatiques.

Avantages

• Configuration modulaire et évolutive avec PC standard séparé et logiciel réseau
• Alimentation électronique programmable et séquences d'essai configurables
• Solution clé en main avec aménagement du poste et pupitre de connexion séparé
• Utilisation intuitive pour le personnel qualifié
• Connexion unique de l'objet à tester et séquence d'essai entièrement automatique
• Sauvegarde automatique des données de test à l'emplacement ou dans la base de données souhaitée
• Bonne durabilité et conception facilitant la maintenance
• Paramètres et limites modifiables via logiciel
• Sécurité du poste conforme à EN 50191
• Temps de cycle courts grâce à une technique de test à courant limité de sécurité
• Test dummy automatique quotidien

Contrôles de sécurité

• Test du conducteur de protection : 1 – 30 A AC / 0 – 10 Ω
• Test d'isolation : 100 – 6 000 V DC / 0,25 MΩ – 10 GΩ
• Essai HV AC : 100 – 5 500 V AC / 0 – 3 mA
• Essai HV DC : 100 – 6 000 V DC / 0 – 10 mA

Tests de fonctionnement

• Test de continuité : 24 V DC / 0 – 600 mA
• Mesure de la résistance : 0 – 1 000 Ω
• Mesure du courant : 0 – 16 A (AC et DC)
• Mesure de la tension : 0 – 300 V (AC et DC)
• Mesure de la puissance active : 0 – 4 000 W
• Mesure de la puissance réactive : 0 – 4 000 VAR
• Mesure de la puissance apparente : 0 – 4 000 VA
• Facteur de puissance (cos φ) : -1 à +1
• Mesure du courant de fuite équivalent : 10 – 270 V / 0 – 10 mA

Caractéristiques / spécifications techniques

• Testeur compact standard : KT 1885B (librement programmable)
• PC/portable avec logiciel standard, connexion Ethernet (LAN)
• Pupitre de connexion séparé pour multiples connecteurs internationaux et futures extensions
• Commande bimanuelle et crayon de test pour conducteur de protection intégrés dans le rack
• Emplacement pour mannequin pour tests dummy quotidiens
• Conformité EN 50191 pour la sécurité du poste
• Enregistrement automatique des données en mode réseau (emplacement / base de données souhaitée)
• Temps de cycle courts grâce à une technique de test à courant de sécurité limité
