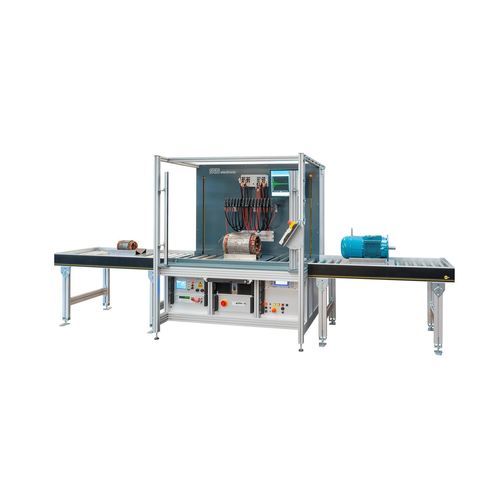

Système de test d'impédance

pour l'industrie électroniquede statorssur site

Présentation
Après la production de moteurs électriques de moyenne puissance, les stators sont contrôlés pour la sécurité et le fonctionnement. La production se caractérise par une grande diversité de produits, de faibles volumes et des exigences élevées en qualité. La législation sur la responsabilité produit impose l'enregistrement permanent de toutes les données d'essai.

Secteur
Moteurs électriques

Le défi
Les clients demandent l'automatisation des postes d'essai existants, la réduction des temps de cycle, un approfondissement des contrôles et l'assurance qualité. L'utilisation doit être simple pour permettre l'emploi de personnel semi-qualifié. La sécurité des opérateurs doit répondre à des exigences élevées.

Solution
Système de test informatisé avec matrice de relais pour moteurs triphasés (jusqu'à 4 vitesses). La matrice à relais haute tension permet de combiner les essais de sécurité (hipot) et les mesures fonctionnelles en basse résistance. La commande est assurée par le logiciel standard étendu DAT. La sécurité du personnel est garantie par un rideau lumineux homologué sur trois côtés avec miroir de renvoi. Un nombre illimité de programmes d'essai peut être stocké sur le PC du système; les clients peuvent créer ou réutiliser des programmes. Les résultats sont sauvegardés automatiquement en format XML ou Access à l'emplacement réseau choisi. Un test automatique sur mannequin vérifie la fonctionnalité du système; un test mannequin réussi est requis avant tout essai normal.

Avantages

• Solution clé en main incluant support de l'échantillon, adaptation et aménagement ergonomique du poste
• Utilisation simple et intuitive pour personnel semi-qualifié
• Connexion unique de la pièce à tester; la séquence d'essai s'exécute automatiquement
• En mode réseau : enregistrement automatique des données de test à l'emplacement / base de données spécifié
• Grande durée de vie et conception facilitant la maintenance
• Temps de cycle courts grâce à un aménagement efficace du poste avec rideau lumineux
• Tous les paramètres et réglages modifiables via le logiciel
• Test automatique du mannequin avant production
• Protection du poste de travail conforme à la norme EN 50191

Caractéristiques / spécifications techniques

• Essai haute tension (hipot) : 5 500 V pour bobinages, boîtiers et capteurs
• Test de tenue / surtension : jusqu'à 6 000 V
• Mesure de résistance basse (ohm) pour bobinages et capteurs
• Contrôle du champ de rotation via capteurs
• Matrice de relais pour moteurs triphasés, jusqu'à 4 vitesses
• Matrice à relais haute tension permettant la combinaison des essais de sécurité et des mesures fonctionnelles
• Commande par le logiciel standard étendu DAT ; nombre illimité de programmes stockables sur PC
• Enregistrement automatique des résultats en XML ou Access sur le réseau
• Rideau lumineux homologué (3 côtés) avec miroir de renvoi pour la sécurité du personnel
• Test automatique quotidien du mannequin requis avant le démarrage des tests
• Conçu pour l'automatisation, des temps de cycle courts et l'exploitation par personnel semi-qualifié
