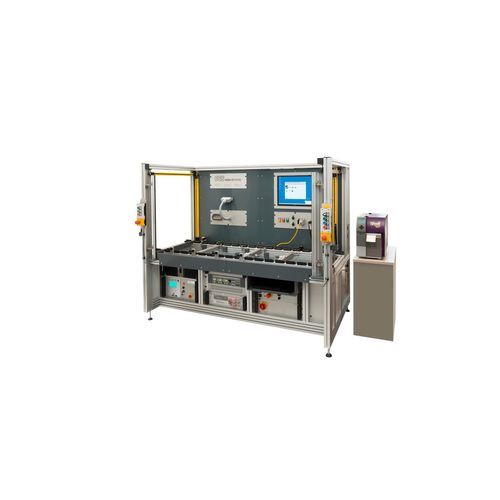

Système de test pour éclairage

sur siteautomatique

Présentation
Une assurance qualité intensive est indispensable, en particulier pour les produits antidéflagrants. Les luminaires antidéflagrants doivent donc être soumis à des tests de sécurité et de fonctionnement. Pour un nouveau produit de notre client, un système de test entièrement automatisé a été développé pour une intégration directe en ligne de production.

Secteur
Luminaires

Le défi
Il fallait développer un système de test entièrement automatisé pour un nouveau produit. Les exigences principales étaient une grande flexibilité et une conversion rapide pour des luminaires linéaires alimentés sur secteur ou sur batterie. Outre la fiabilité du procédé, la documentation de chaque essai était essentielle. L'ensemble du concept devait répondre aux exigences strictes applicables aux produits antidéflagrants. Étant prévu pour une utilisation directe sur la ligne de production, l'aménagement ergonomique du poste de travail était également prioritaire.

Solution
En coopération avec le client, un système de test piloté par PC a été développé. L'aménagement du poste de travail a joué un rôle déterminant. L'utilisation d'une barrière immatérielle homologuée a permis d'améliorer la manipulation et de réduire les temps de cycle. Le logiciel standard DAT ne contrôle pas seulement la séquence d'essai, il guide également l'opérateur tout au long du processus. DAT est un système qualité complet sous Windows ; toute personne capable d'utiliser un PC pourra faire fonctionner le contrôleur.

Après les essais de sécurité conformes aux normes internationales (IEC, EN, UL, VDE, etc.), le test de fonctionnement est réalisé par la mesure de la consommation de courant. Des contrôles subjectifs complémentaires peuvent être raccordés par la suite.

Avantages

• Solution clé en main incluant la fixation du DUT, les adaptations et l'aménagement du poste
• Utilisation simple et intuitive pour le personnel peu qualifié
• Le DUT n'est connecté qu'une fois ; la séquence complète d'essai s'exécute automatiquement
• En mode réseau, toutes les données d'essai sont automatiquement enregistrées à l'emplacement / dans la base de données souhaité
• Durée de vie élevée et conception facile à entretenir
• Temps de cycle courts grâce à un aménagement efficace du poste de travail
• Tous les paramètres et réglages modifiables via le logiciel
• Test automatique sur mannequin
• Protection du poste de travail conforme à la norme EN 50191
• Utilisation d'ampoules d'origine pour le test de fonctionnement

Caractéristiques / spécifications techniques

• Test du conducteur de protection : 10 A à 30 A / max. 0,4 Ω
• Test haute tension AC : 250 V AC à 5 000 V AC / 3 mA
• Test haute tension DC : 250 V DC à 4 000 V DC / 4 mA
• Test de fonctionnement : 0 – 300 V AC / 1 kVA, 10 Hz à 80 Hz
• Contrôle par PC avec logiciel DAT (système qualité basé sur Windows)
• Programmes d'essai : nombre illimité ; résultats enregistrés en XML ou Access
• Barrière immatérielle homologuée pour optimisation de la manipulation et réduction du temps de cycle
• Test quotidien automatique sur mannequin pour autotest du système
