Diélectrimètre haute tension

de conformité électrique

Présentation
Les capteurs destinés aux applications électriques nécessitent un contrôle final de l'isolement. Ce système de test Hipot en bain d'eau réalise des essais diélectriques par immersion complète afin de vérifier l'isolation du boîtier pour les capteurs de position des classes de protection I, II et III.

Secteur
industrie électrique / électrotechnique

Le défi
Le client souhaitait une installation de test automatique et très flexible capable de gérer plus de 100 variantes produit et des volumes en hausse. Le système devait permettre la mise en place de plusieurs pièces par cycle et garantir la vérification à 100 % de l'isolement du boîtier par un essai en bain d'eau.

Solution

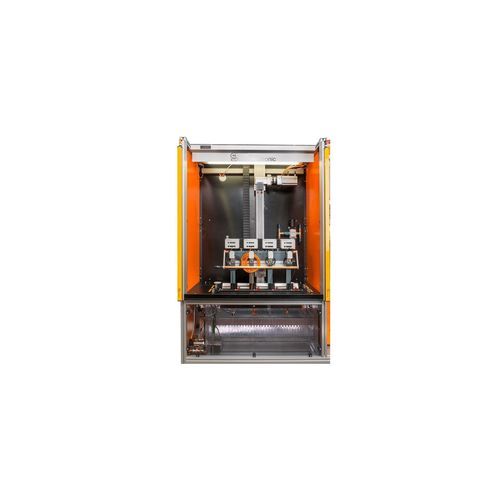

Un système de test haute tension avec bain d'eau à profondeur réglable a été développé. Les produits sont testés par immersion complète ; la profondeur d'immersion est réglable avec précision par moteur pas à pas afin de couvrir les variantes actuelles et futures. La régulation automatique du niveau d'eau et une pompe de recirculation associée à un clarificateur UV limitent l'encrassement. La sécurité est assurée par un rideau lumineux. Jusqu'à quatre pièces à tester montées sur des bornes de ligne pneumatiques peuvent être contrôlées simultanément. Le séchage intégré s'effectue via un système d'évacuation d'air dédié. Le PC du système d'essai peut stocker un nombre illimité de programmes de test ; le client peut créer et attribuer des programmes par produit. Les résultats sont enregistrés automatiquement au format XML ou Access sur un emplacement réseau. Un mannequin d'essai séparé impose une vérification automatique obligatoire au démarrage quotidien ; le système bloque les tests en cas d'échec du test sur mannequin.

Avantages

• Solution clé en main incluant la prise en charge des échantillons, l'adaptation et l'aménagement du poste
• Utilisation simple et intuitive pour personnel semi-qualifié
• La pièce n'est raccordée qu'une fois ; la séquence de test complète s'exécute automatiquement
• Mode réseau : enregistrement automatique des données de test à l'emplacement/base de données souhaité
• Longue durée de vie et conception facile à entretenir
• Tous les paramètres et réglages modifiables via logiciel
• Test automatique du mannequin pour vérification quotidienne
• Sécurité du poste conforme à la norme EN 50191
• Grande flexibilité quant à l'étendue des tests et aux variantes produit
• Manipulation, montage et contrôles multiples simples

Caractéristiques techniques / spécifications

• Test Hipot AC : 500 V AC à 5 500 V AC ; courant de déclenchement : 0,1 mA à 100 mA
• Test Hipot DC : 1 V DC à 6 000 V DC ; courant de déclenchement : 0,1 mA à 100 mA
• Méthode : immersion complète dans bain d'eau à profondeur réglable (commande par moteur pas à pas)
• Gestion de l'eau : régulation automatique du niveau, pompe de recirculation, clarificateur UV
• Essais simultanés : jusqu'à 4 pièces simultanément sur bornes de ligne pneumatiques
• Séchage : séchage intégré via système d'évacuation d'air dédié
• Sécurité : rideau lumineux et protection du poste conformément à EN 50191
• Logiciel : stockage illimité de programmes sur PC du système ; affectation des programmes par liste produit
• Journalisation : enregistrement automatique des résultats en XML ou Access sur le réseau
• Qualité : test automatique et obligatoire sur mannequin avant début des essais série
