Système de test électrique

pour applications automobilespour véhicule électriquepour moteur électrique

Présentation

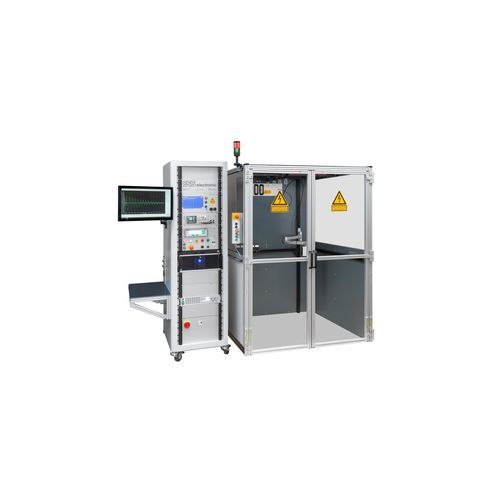

Système d'essai commandé par PC avec une grande cabine d'essai entièrement isolée, conçu pour les stators et les essieux électriques complets destinés aux voitures de sport électriques. Le système permet des essais de pré-série entièrement automatiques avec sélection de programme via le code DMC scanné.

Secteur
Industrie automobile / Moteurs électriques

Le défi
Les stators et essieux électriques doivent être vérifiés en fonctionnement et en sécurité avant montage. Le poste d'essai doit accueillir des pièces allant du petit stator à l'essieu électrique complet et permettre la réalisation d'un test complet de pré-série.

Solution
Un poste d'essai avec porte de protection à deux battants et intérieur entièrement isolé a été développé. La technique d'essai et la sécurité sont logées dans une armoire d'essai ESD 19" mobile. La mise en contact s'effectue via des adaptateurs de test avec interfaces pour capteurs d'enroulement et de température. Le scan du code DMC du DUT sélectionne automatiquement le programme ; la fermeture de la porte et l'appui sur démarrage lancent la séquence entièrement automatique.

Fonctions / Contrôles clés

• Mesure de la température ambiante (et de la température des enroulements si nécessaire)
• Mesure de la résistance des enroulements avec analyse de symétrie et compensation de température à 20 °C
• Mesure de la résistance des capteurs de température avec compensation à 20 °C
• Mesure de l'inductance des enroulements avec analyse de symétrie
• Test de résistance d'isolement des 3 phases par rapport au boîtier
• Essai haute tension AC/DC entre les 3 phases et le boîtier ; rampe librement réglable
• Test de surtension incluant mesure des décharges partielles et orientation du rotor
• Mesure de l'équipotentialité en jusqu'à 5 points sélectionnables

Avantages

• Utilisation simple et intuitive pour le personnel formé
• Connexion unique du DUT ; exécution automatique complète du programme de test
• Paramètres et réglages modifiables à tout moment via le logiciel
• Sécurité du poste conforme à EN 50191
• Grande cabine d'essai acceptant des essieux complets et chariots de montage lourds/volumineux

Données techniques / Spécifications

• Test de surtension jusqu'à 6 000 V DC
• Mesure des décharges partielles (PD) pendant les tests HT et de surtension, mesure PD conforme IEC
• Test de résistance d'isolement DC 100–6 000 V
• Haute tension AC 100–5 500 V
• Haute tension DC 100–6 000 V
• Capteur de température pour compensation
• Dimensions intérieures (HxLxP) : 2 000 x 1 600 x 1 800 mm
• Armoire d'essai ESD mobile 19" pour la technique d'essai et la sécurité
