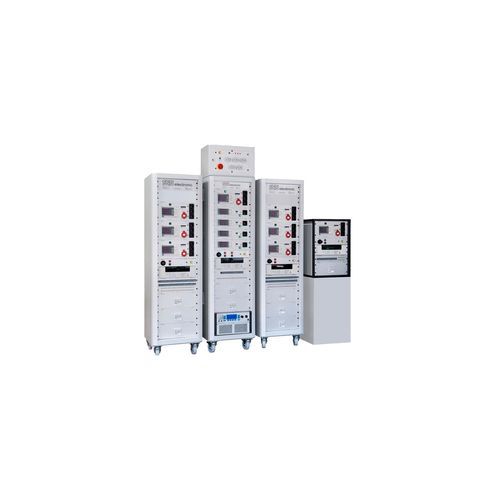

Système de test électrique

pour équipement à 1 et 3 phasesmobileautomatique

Résumé
La consommation d'énergie des appareils ménagers est un critère clé pour le consommateur final et un paramètre déterminant pour la classification en matière d'efficacité énergétique. La détermination de la classe nécessite des mesures étendues, normalisées et réalisées sur le long terme, automatisées, traçables et documentées.

Secteur
Appareils ménagers

Le défi
Concevoir un système de mesures long terme automatisé permettant de déterminer les classes d'efficacité énergétique en conformité avec les normes applicables. Les résultats doivent être clairement documentés et traçables. Le concept doit être orienté vers le futur et répondre à des exigences métrologiques élevées, notamment la détection de consommations en veille très faibles liée aux nouvelles technologies (ex. LED).

Solution
Système d'essai piloté par PC utilisant des ordinateurs portables pour la commande et l'acquisition des données. Des appareils de mesure électriques de haute précision enregistrent les paramètres électriques. L'installation est conçue en triphasé pour supporter les appareils de forte puissance ; une source triphasée programmable alimente l'objet sous test. En complément des mesures électriques, 50 canaux sont prévus pour les mesures de température. Une alimentation de secours garantit l'enregistrement ininterrompu des données sur de longues périodes. Le matériel et le logiciel sont personnalisables selon les besoins clients.

Avantages

• En mode réseau, toutes les données d'essai sont automatiquement enregistrées à l'emplacement / dans la base de données spécifiée
• Longue durée de vie et conception facilitant la maintenance
• Tous les valeurs et réglages configurables via logiciel
• Sécurité du poste de travail selon EN 50191
• Solution matérielle et logicielle personnalisée
• Compatible avec objets sous test monophasés et triphasés
• Plage de puissance de quelques mW (veille) à plusieurs kW (nominal)
• Haute précision de mesure
• Piloté par PC avec ordinateurs portables pour déploiement flexible
• Test long terme entièrement automatique sans personnel de surveillance

Caractéristiques / spécifications techniques

• Mesures de fonctionnement : 1 / 3 phases
• Tension de sortie régulée
• Mesure de la puissance nominale et de la consommation en veille (à partir de 0,1 mW jusqu'aux plages kW)
• Mesures de température : PT100, thermocouples et capteurs similaires
• Mesures via analyseurs réseau : P, U, F, VA, cos φ
• Source d'alimentation triphasée programmable
• 50 canaux de mesure de température
• Alimentation de secours pour enregistrement long terme ininterrompu
• Système piloté par PC (ordinateurs portables) pour commande et acquisition
• Fonctionnement en réseau avec enregistrement automatique des données
• Alimentation de secours pour garantir la journalisation continue des données
• Matériel et logiciel personnalisables ; réglages et valeurs configurables via logiciel
• Conçu pour répondre aux exigences métrologiques les plus élevées et aux besoins futurs de mesure
