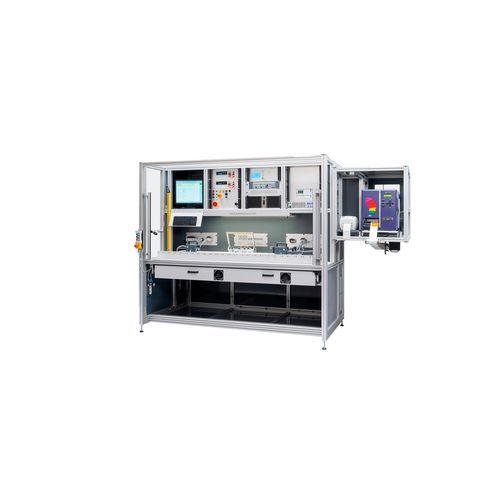

Contrôleur de conformité électrique entièrement automatisé

pour l'industrie de l'éclairage

Présentation
Une assurance qualité intensive est indispensable pour les produits antidéflagrants. Ce système d'essai fournit des contrôles de sécurité et de fonctionnement sûrs, automatisés et entièrement documentés, adaptés aux luminaires linéaires Ex.

Secteur
Luminaires

Le défi
Remplacer des postes de contrôle manuel obsolètes par des systèmes modernes commandés par PC offrant une grande flexibilité et un rééquipement rapide pour les luminaires linéaires alimentés sur secteur ou sur batterie. La sécurité des processus et la traçabilité documentaire étaient des exigences indispensables ; le concept doit satisfaire aux exigences Ex.

Solution
Système d'essai commandé par PC avec poste de travail ergonomique et rideau lumineux de sécurité homologué pour optimiser la manipulation et les temps de cycle. Les tests de fonctionnement utilisent des luminaires d'origine stockés dans un tiroir pour un remplacement rapide. Le logiciel standard DAT (Windows) guide l'utilisateur tout au long de la séquence d'essai et gère les programmes. Les tests de sécurité sont conformes aux normes internationales (IEC, EN, UL, VDE). La vérification fonctionnelle se réalise par la mesure de la consommation après les contrôles de sécurité. Les résultats sont archivés automatiquement en XML ou Access à l'emplacement réseau spécifié. Le système prend en charge plusieurs programmes d'essais modifiables par le client. Un test automatique quotidien sur mannequin vérifie la fonctionnalité et bloque les essais tant qu'il n'est pas validé.

Avantages

• Solution clé en main incluant la prise en charge des échantillons, l'adaptation et l'aménagement du poste de travail
• Utilisation intuitive pour le personnel formé via le logiciel DAT
• L'échantillon n'a besoin d'être raccordé qu'une seule fois ; la séquence de test s'exécute automatiquement
• Enregistrement automatique de toutes les données de test sur le réseau (XML ou Access)
• Longue durée de vie et conception facile à entretenir
• Temps de cycle réduits grâce à un poste de travail efficace avec rideau lumineux de sécurité
• Tous les paramètres et réglages modifiables via le logiciel
• Test automatique quotidien sur mannequin pour vérification au démarrage
• Sécurité du poste conforme à la norme EN 50191
• Utilisation de luminaires d'origine pour des tests de fonctionnement réalistes

Caractéristiques / spécifications techniques

• Test du conducteur de protection : 10 A à 30 A, résistance max. 0,4 Ω
• Test haute tension (hipot) : 250 V DC à 4 000 V DC / 4 mA
• Test de fonctionnement : 0–300 V AC / jusqu'à 1 kVA, 10 Hz à 80 Hz
• Conformité aux normes : IEC, EN, UL, VDE
• Commande PC avec logiciel DAT (Windows) – guidage utilisateur et fonctionnalités qualité complètes
• Enregistrement des résultats : XML ou Access (stockage réseau)
• Support de plusieurs programmes d'essai modifiables par le client
• Test automatique quotidien sur mannequin ; système bloque les essais si le test échoue
• Rideau lumineux de sécurité homologué ; poste conforme EN 50191
• Luminaires d'origine stockés dans un tiroir pour remplacement rapide
