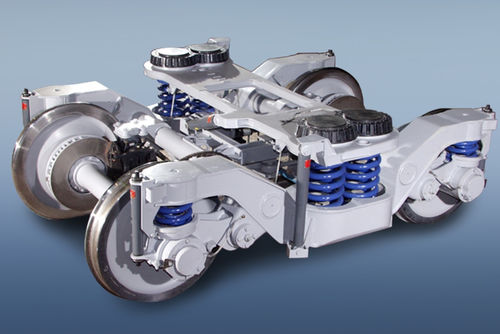

Bogie pour trains à grande vitesse 68-70071520 mmà 2 essieux
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Type de train
- pour trains à grande vitesse
- Écartement des rails
- 1520 mm
- Autres caractéristiques
- à 2 essieux
- Vitesse maximale supportée
160 km/h
(99 mph)- Masse du bogie
6,9 t
(7,6 us ton)- Empattement
2 560 mm
(100,8 in)
Description
Un bogie à deux essieux de type sans berceau, conçu pour être installé sur des voitures passagers à grande vitesse utilisant un écartement de 1520 mm sur des voies ferrées à une vitesse allant jusqu'à 160 km/h.
- Le bogie est équipé :
- suspension de boîte d'essieu (4 ensembles de ressorts hélicoïdaux doubles avec 4 amortisseurs hydrauliques verticaux);
- suspension centrale (deux ensembles de ressorts hélicoïdaux à une rangée avec deux amortisseurs verticaux et un amortisseur horizontal);
- dispositif antidérapant;
- mécanisme d'amortissement des vibrations latérales (dispositif de torsion);
- poutre principale;
- mécanisme d'enregistrement des conditions de température des boîtes d'essieux.
CARACTÉRISTIQUES TECHNIQUES
- Masse, kg : 6 850
- Hauteur du bogie sous voiture non équipée, mm : 1019±14
- Base, mm : 2560
- Largeur de voie, mm : 1520
- Déflexion statique résumée, mm : 405
- Charge statique maximale de l'ensemble de roues sur le rail, kN (tf) : 176,5 (18,0)
- Vitesse de conception, km/h : 160
- Dimensions globales selon DSTU Б.В.2.3.-29 : 02-ВМ
- Durée de vie désignée des principaux éléments porteurs du bogie, années : 30
