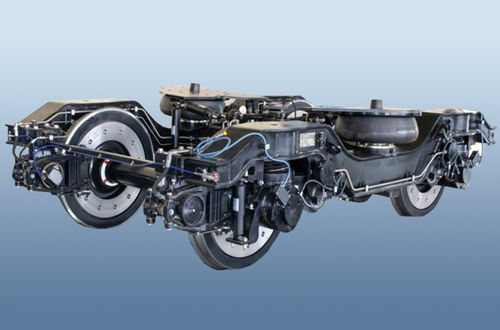

Bogie pour wagon 68-7090-02/03

1520 mmfrein à disqueà 2 essieux

Le bogie biaxial sans berceau de type non-moteur mod. 68-7090-02/03 est conçu pour rouler sous les voitures de train diesel sur des voies ferrées de 1520 mm d'écartement avec une vitesse de conception de 140 km/h. Le bogie est équipé : - Essieux avec boîtes d'essieux et disques de frein de roue ; - Ressorts hélicoïdaux de suspension primaire de boîte d'essieu ; - Ressorts pneumatiques de la suspension centrale (secondaire) ; - Amortisseurs hydrauliques - verticaux et horizontaux ; - Éléments de frein à disque ; - Dispositif de torsion ; - Un système électronique comprenant des capteurs de l'antidérapant, des capteurs de surveillance du chauffage des boîtes d'essieux et des capteurs du système КЛУБ-У ; - Système de lubrification automatique centralisée des flasques (ACCS). CARACTÉRISTIQUES TECHNIQUES Nom du paramètre et taille | Unités | Valeur normative --- | --- | --- Masse | kg | 7200 Empattement | mm | 2560 Largeur de voie | mm | 1520 Vitesse de conception | km/h | 140 Indicateur de douceur de roulement, pas plus | | 2,9 Charge statique maximale de l'essieu sur le rail, pas plus | kN (tf) | 196,0 (20,0) Dimensions hors tout : - longueur - largeur - hauteur | mm | 4253 2900 1050 Diamètre de la roue | mm | 957
