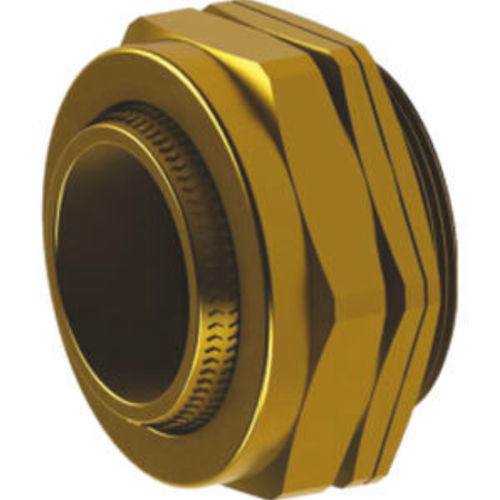

Presse-étoupe en laiton nickelé BW series

en laitonà filetage PGmétrique

Produit
Presse-étoupes pour câble blindé BW Series destinés à la rétention mécanique des câbles et à la continuité électrique des câbles blindés (SWA) en environnements intérieurs secs.

Détails du produit

• Type : presse-étoupe type BW pour câble blindé
• Matériau : laiton, disponible avec ou sans nickelage
• Indice de protection : IP30
• Plage de températures : -80 °C à +60 °C
• Options de filetage : Métrique, NPT, BSP & PG
• Application : usage intérieur, sec ; adapté à tous types de câble SWA
• Fonction : rétention mécanique du câble et continuité électrique via le conducteur blindé
• Accessoires : capuchons PVC, écrous de blocage et borne de terre assortis disponibles

Données techniques (Tailles produit)

• 20s — BWL-M20s — Filetage : M20x1,5 — NPT : 1/2" — B Min - Max : 11.5 - 15.5 mm — GL : 10
• 20L — BWL-M20L — Filetage : M20x1,5 — NPT : 1/2" — B Min - Max : 14 - 20.5 mm — GL : 10
• 25L — BWL-M25L — Filetage : M25x1,5 — NPT : 3/4" — B Min - Max : 20 - 27.2 mm — GL : 10
• 32L — BWL-M32L — Filetage : M32x1,5 — NPT : 1" — B Min - Max : 26.3 - 33.5 mm — GL : 10
• 40 — BWL-M40 — Filetage : M40x1,5 — NPT : 1 1/4" — B Min - Max : 32 - 40 mm — GL : 15
• 50s — BWL-M50s — Filetage : M50x1,5 — NPT : 1 1/2" — B Min - Max : 38.2 - 46.3 mm — GL : 15
• 50L — BWL-M50L — Filetage : M50x1,5 — NPT : 2" — B Min - Max : 44 - 52.6 mm — GL : 15
• 63s — BWL-M63s — Filetage : M63x1,5 — NPT : 2" — B Min - Max : 50.1 - 59 mm — GL : 15
• 63L — BWL-M63L — Filetage : M63x1,5 — NPT : 2 1/2" — B Min - Max : 56 - 65.3 mm — GL : 15
• 75s — BWL-M75s — Filetage : M75x1,5 — NPT : 2 1/2" — B Min - Max : 62 - 71.6 mm — GL : 15
• 75L — BWL-M75L — Filetage : M75x1,5 — NPT : 3" — B Min - Max : 68 - 78 mm — GL : 15
• 90 — BWL-M90 — Filetage : M90x2 — NPT : 3" — B Min - Max : 80.5 - 91 mm — GL : 20

Normes & Accessoires

• Normes : Conforme à la norme BS 6121
• Adapté aux installations intérieures industrielles avec câbles SWA
• Finitions optionnelles et accessoires assortis pour faciliter l'installation et la mise à la terre
