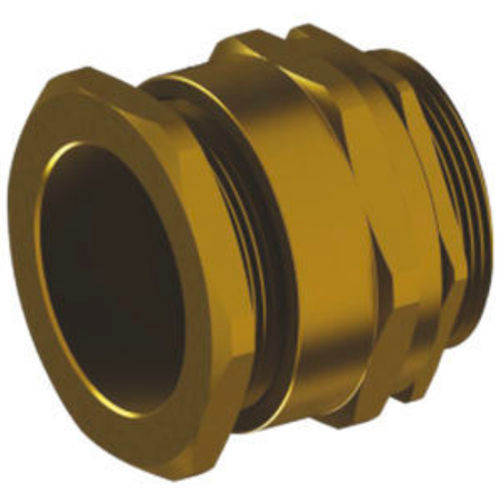

Presse-étoupe en laiton A2 series
en laiton nickeléIP68IP66

Presse-étoupe en laiton - A2 series - ORTAC - en laiton nickelé / IP68 / IP66
Presse-étoupe en laiton - A2 series - ORTAC - en laiton nickelé / IP68 / IP66
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en laiton, en laiton nickelé
Niveau de protection
IP68, IP66
Autres caractéristiques
NPT, pour câble non-armé, métrique, à filetage PG
Diamètre du cable

Min: 8 mm
(0,31 in)

Max: 78 mm
(3,07 in)

Diamètre de filetage

Min: 20 mm
(0,79 in)

Max: 90 mm
(3,54 in)

Plage de serrage

Min: 8 mm
(0,3 in)

Max: 78 mm
(3,1 in)

Température de service

Min: -20 °C
(-4 °F)

Max: 80 °C
(176 °F)

Description

Product name
Presse-étoupe pour câble non blindé Série A2 (BS 6121)

Overview
Type : A2 (presse-étoupe à compression simple). Matière : laiton, avec ou sans nickelage. Norme : BS 6121. Degré de protection : IP66 et IP68. Plage de température : -20°C à +80°C. Options de filetage : métrique, NPT, BSP et PG. Application : usage intérieur ou extérieur avec tous types de câbles non blindés. Accessoires : capuchons PVC, écrous de blocage et borne de terre disponibles. Fonction : les presse-étoupes A2 assurent un scellement résistant à la traction sur la gaine extérieure du câble non blindé.

Technical Data (product sizes and codes)
  • 20s - A2-M20s - M20 x 1,5 - NPT 1/2" - Plage câble 8 - 11,5 mm - GL 10
  • 20L - A2-M20L - M20 x 1,5 - NPT 1/2" - Plage câble 11 - 13,5 mm - GL 10
  • 25s - A2-M25s - M25 x 1,5 - NPT 3/4" - Plage câble 13 - 16,5 mm - GL 10
  • 25L - A2-M25L - M25 x 1,5 - NPT 3/4" - Plage câble 16 - 19,5 mm - GL 10
  • 32L - A2-M32L - M32 x 1,5 - NPT 1" - Plage câble 19 - 25,5 mm - GL 10
  • 40s - A2-M40s - M40 x 1,5 - NPT 1 1/4" - Plage câble 23 - 29 mm - GL 15
  • 40L - A2-M40L - M40 x 1,5 - NPT 1 1/4" - Plage câble 25 - 32 mm - GL 15
  • 50s - A2-M50s - M50 x 1,5 - NPT 1 1/2" - Plage câble 31,5 - 37 mm - GL 15
  • 50L - A2-M50L - M50 x 1,5 - NPT 2" - Plage câble 36,5 - 43 mm - GL 15
  • 63s - A2-M63s - M63 x 1,5 - NPT 2" - Plage câble 42,5 - 50 mm - GL 15
  • 63L - A2-M63L - M63 x 1,5 - NPT 2 1/2" - Plage câble 49,5 - 55 mm - GL 15
  • 75s - A2-M75s - M75 x 1,5 - NPT 2 1/2" - Plage câble 54,5 - 61 mm - GL 15
  • 75L - A2-M75L - M75 x 1,5 - NPT 3" - Plage câble 60,5 - 67 mm - GL 15
  • 90 - A2-M90 - M90 x 2 - NPT 3" - Plage câble 65 - 78 mm - GL 20


Characteristics / Technical specifications
  • Type : A2 (presse-étoupe à compression simple)
  • Matière : laiton, avec ou sans nickelage
  • Norme : BS 6121
  • Degré de protection : IP66 et IP68
  • Plage de température : -20°C à +80°C
  • Options de filetage : métrique, NPT, BSP et PG
  • Application : usage intérieur ou extérieur avec tous types de câbles non blindés
  • Accessoires : capuchons PVC, écrous de blocage et borne de terre disponibles
  • Fonction : scellement résistant à la traction sur la gaine extérieure du câble non blindé
  • Tailles et codes : voir la section Technical Data ci‑dessus
