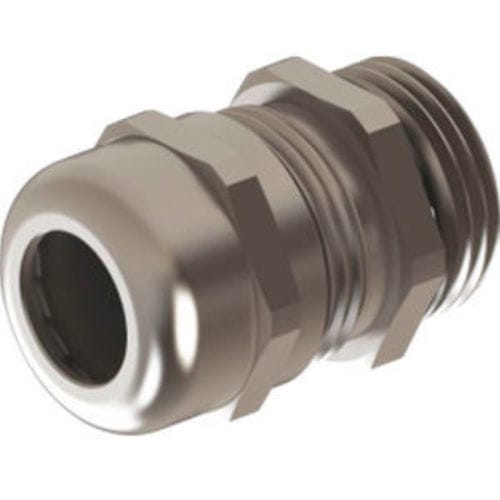

Presse-étoupe en acier inoxydable OMSG 01
en polyamideen caoutchouc nitrile butadiène (NBR)en PA6

Presse-étoupe en acier inoxydable - OMSG 01 - ORTAC - en polyamide / en caoutchouc nitrile butadiène (NBR) / en PA6
Presse-étoupe en acier inoxydable - OMSG 01 - ORTAC - en polyamide / en caoutchouc nitrile butadiène (NBR) / en PA6
Presse-étoupe en acier inoxydable - OMSG 01 - ORTAC - en polyamide / en caoutchouc nitrile butadiène (NBR) / en PA6 - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en polyamide, en PA6, en caoutchouc nitrile butadiène (NBR), en acier inoxydable
Niveau de protection
IP68, résistant à la corrosion
Autres caractéristiques
à filetage PG, métrique, pour applications marines, pour applications hygiéniques, pour l'industrie alimentaire et de la boisson
Diamètre du cable

Min: 3 mm
(0,12 in)

Max: 44 mm
(1,73 in)

Plage de serrage

Min: 3 mm
(0,1 in)

Max: 44 mm
(1,7 in)

Température de service

Min: -40 °C
(-40 °F)

Max: 150 °C
(302 °F)

Description

Produit
Presse-étoupes pour câble – série OMSG/OPSG en acier inoxydable

Matériaux
  • Écrou de serrage : acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
  • Insert de serrage : polyamide PA6 V2
  • Bague d'étanchéité : TPV
  • Corps de presse-étoupe : acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
  • Joint torique : NBR

Connexion et protection
Filetage de connexion : Métrique (EN 60423) / PG (DIN 40430)
Indice de protection : IP68 - 5 bar

Plage de température
-20 °C +100 °C / -40 °C +150 °C

Propriétés & applications
  • Haute résistance à la corrosion
  • Surfaces lisses
  • Montage facile
  • Adapté aux industries agroalimentaire et pharmaceutique ainsi qu'aux applications offshore/On-Off shore

Données techniques (presse-étoupes filetage métrique/PG)
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 | OMSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 | OMSG 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 | OMSG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
M 20 x 1,5 | OMSG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMSG 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMSG 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMSG 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMSG 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMSG 08 | 48 | 14 | 70 | 65 | 33 - 44

PG 7 | OPSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
PG 9 | OPSG 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPSG 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPSG 04RS | 26,5 | 6,5 | 22 | 22 | 4 - 10
PG 13,5 | OPSG 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPSG 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPSG 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPSG 07 | 38 | 8 | 41 | 41 | 18 - 25
PG 36 | OPSG 08 | 43 | 10 | 50 | 50 | 22 - 32
PG 42 | OPSG 09 | 47 | 12 | 60 | 60 | 30 - 38
PG 48 | OPSG 10 | 48 | 14 | 65 | 65 | 33 - 44

Caractéristiques techniques
  • Matériaux : écrou et corps en acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
  • Insert de serrage : polyamide PA6 V2
  • Bague d'étanchéité : TPV
  • Joint torique : NBR
  • Types de filetage disponibles : Métrique (EN 60423) et PG (DIN 40430)
  • Indice de protection : IP68 (5 bar)
  • Plages de température de fonctionnement : -20 °C à +100 °C et -40 °C à +150 °C
  • Principales propriétés : haute résistance à la corrosion, surfaces lisses, montage facile
  • Applications recommandées : industrie agroalimentaire, industrie pharmaceutique, applications offshore/On-Off shore
