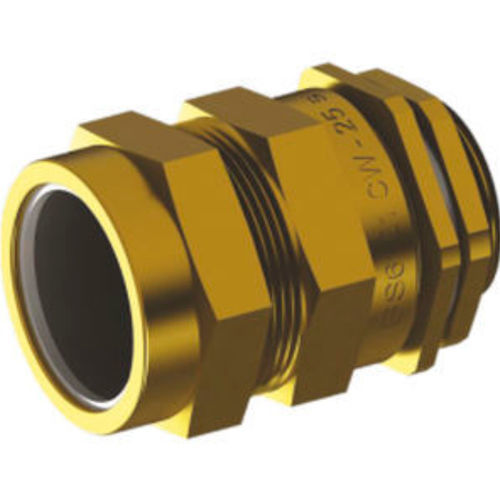

Presse-étoupe en laiton nickelé CW series
en laitonIP67IP66

Presse-étoupe en laiton nickelé - CW series - ORTAC - en laiton / IP67 / IP66
Presse-étoupe en laiton nickelé - CW series - ORTAC - en laiton / IP67 / IP66
Presse-étoupe en laiton nickelé - CW series - ORTAC - en laiton / IP67 / IP66 - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en laiton nickelé, en laiton
Niveau de protection
IP67, IP66, blindé
Autres caractéristiques
pour câble armé, NPT, à filetage PG, métrique
Diamètre du cable

Min: 11,5 mm
(0,45 in)

Max: 91 mm
(3,58 in)

Diamètre de filetage

Min: 20 mm
(0,79 in)

Max: 90 mm
(3,54 in)

Plage de serrage

Min: 10 mm
(0,4 in)

Max: 20 mm
(0,8 in)

Température de service

Min: -20 °C
(-4 °F)

Max: 80 °C
(176 °F)

Description

Produit
Presse-étoupe pour câble armé série CW adapté à l'étanchéité par compression simple des câbles armés (SWA) pour installations industrielles.

Type
  • CW (presse-étoupe à compression simple)


Matériaux et normes
  • Matériau : Laiton avec ou sans nickelage
  • Norme : BS 6121
  • Indice de protection : IP66 & IP67
  • Plage de température : -20 °C à +80 °C
  • Options de filetage : métrique, NPT, BSP & PG


Fonction & Application
Pour usage intérieur ou extérieur avec des câbles à armure en acier (SWA). Le presse-étoupe CW assure l'étanchéité de la gaine extérieure et maintient l'armature par une bride dédiée assurant la continuité électrique entre l'armure et le presse-étoupe.

Accessoires
  • Accessoires assortis disponibles : capuchons PVC, écrous de blocage et languette de terre


Données techniques (tailles)
20s | CW-M20s | M20 x 1,5 | 1/2 | 11,5 | 15,5 | 10
20L | CW-M20L | M20 x 1,5 | 1/2 | 14 | 20,5 | 10
25s | CW-M25s | M25 x 1,5 | 3/4 | 18 | 24 | 10
25L | CW-M25L | M25 x 1,5 | 3/4 | 20 | 27,2 | 10
32L | CW-M32L | M32 x 1,5 | 1 | 26,3 | 33,5 | 10
40s | CW-M40s | M40 x 1,5 | 1 1/4 | 31,5 | 39,5 | 13
40L | CW-M40L | M40 x 1,5 | 1 1/4 | 32 | 40 | 13
50s | CW-M50s | M50 x 1,5 | 1 1/2 | 38,2 | 46,3 | 13
50L | CW-M50L | M50 x 1,5 | 2 | 44 | 52,6 | 13
63s | CW-M63s | M63 x 1,5 | 2 | 50,1 | 59 | 14
63L | CW-M63L | M63 x 1,5 | 2 1/2 | 56 | 65,3 | 14
75s | CW-M75s | M75 x 1,5 | 2 1/2 | 62 | 71,6 | 15
75L | CW-M75L | M75 x 1,5 | 3 | 68 | 78 | 15
90L | CW-M90L | M90 x 2 | 3 | 80,5 | 91 | 20

Caractéristiques techniques
  • Type : Presse-étoupe pour câble armé CW à compression simple
  • Matériau : Laiton (avec ou sans nickelage)
  • Norme : BS 6121
  • Indice de protection : IP66 & IP67
  • Température de service : -20 °C à +80 °C
  • Options de filetage disponibles : métrique, NPT, BSP & PG
  • Utilisation prévue : Usage intérieur ou extérieur avec câbles armés en acier (SWA)
  • Fonction : Étanchéité de la gaine extérieure et bride spécifique assurant la liaison électrique
  • Accessoires disponibles : capuchons PVC, écrous de blocage, languette de terre
  • Tailles et références disponibles : voir section Données techniques (tailles) ci‑dessus
