Presse-étoupe en laiton nickelé OK series

IP55à filetage PGmétrique

Nom du produit

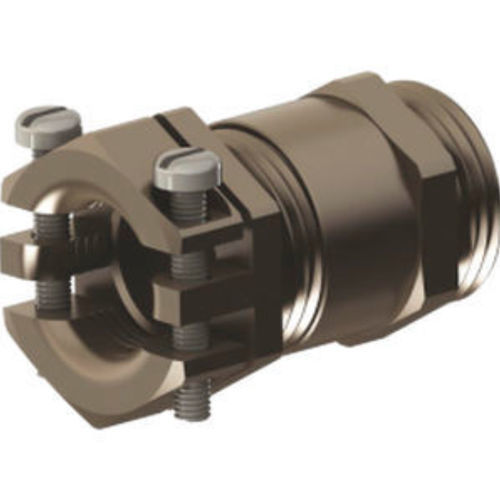

Presse-étoupe métallique – avec relief de traction en laiton (séries OKMRN / OKPRN)

Matériaux et construction de base
Écrou de serrage : laiton nickelé
Joint d'étanchéité : TPV
Corps de la presse-étoupe : laiton nickelé
Joint torique : NBR
Filetage de raccordement : Métrique (EN60423) / PG (DIN 40430)
Indice de protection : IP55
Plage de température : -20 °C à +100 °C (standard) / -40 °C à +150 °C (étendue)

Propriétés et applications
Relief de traction élevé
Haute stabilité mécanique
Domaines d'application recommandés : chantiers, génie des installations, fabrication de moteurs électriques

Données techniques (presse-étoupes à filetage métrique / PG)
Filetage métrique | Code | H mm | GL mm | Clé mm | Plage de serrage mm
M 12 x 1,5 | OKMRN 01 | 22 | 5 | 14 | 3,5 - 6
M 16 x 1,5 | OKMRN 02 | 25 | 5 | 18 | 4,5 - 7
M 20 x 1,5 | OKMRN 03 | 26,5 | 6 | 22 | 9 - 12
M 25 x 1,5 | OKMRN 04 | 32 | 7 | 27 | 11 - 14
M 32 x 1,5 | OKMRN 05 | 35 | 8 | 34 | 14 - 18
M 40 x 1,5 | OKMRN 06 | 41 | 8 | 45 | 18 - 25
M 50 x 1,5 | OKMRN 07 | 44 | 9 | 55 | 25 - 32
M 63 x 1,5 | OKMRN 08 | 59 | 15 | 70 | 38 - 44
M 63 x 1,5 | OKMRN 09 | 59 | 15 | 70 | 40 - 49

Filetage PG | Code | H mm | GL mm | Clé mm | Plage de serrage mm
PG 7 | OKPRN 01 | 22 | 5 | 14 | 3,5 - 6
PG 9 | OKPRN 02 | 25 | 6 | 17 | 4,5 - 7
PG 11 | OKPRN 03 | 26 | 6 | 20 | 6 - 9
PG 13,5 | OKPRN 04 | 26,5 | 6,5 | 22 | 9 - 12
PG 16 | OKPRN 05 | 28 | 6,5 | 24 | 11 - 14
PG 21 | OKPRN 06 | 32 | 7 | 30 | 14 - 18
PG 29 | OKPRN 07 | 35 | 8 | 40 | 18 - 25
PG 36 | OKPRN 08 | 41 | 8 | 50 | 25 - 32
PG 42 | OKPRN 09 | 44 | 9 | 60 | 30 - 38
PG 48 | OKPRN 10 | 59 | 15 | 70 | 38 - 44
PG 48 | OKPRN 11 | 59 | 15 | 70 | 40 - 49
∅55 | OKPRN ∅55 | 59 | 15 | 70 | 40 - 49
∅60 | OKPRN ∅60 | 59 | 16 | 75 | 47 - 54
∅70 | OKPRN ∅70 | 66 | 20 | 90 | 53 - 62

Caractéristiques / Spécifications techniques

• Matériau de l'écrou de serrage : laiton nickelé
• Matériau du corps : laiton nickelé
• Matériau du joint d'étanchéité : TPV
• Matériau du joint torique : NBR
• Filetages disponibles : Métrique (EN60423) et PG (DIN 40430)
• Indice de protection : IP55
• Plage de température : -20 °C à +100 °C (standard) et -40 °C à +150 °C (étendue)
• Caractéristiques : fort relief de traction et grande stabilité mécanique
• Tailles/codes disponibles : Metrques (OKMRN 01–09) et PG (OKPRN 01–11) avec H, GL, clé et plages de serrage détaillées ci-dessus
