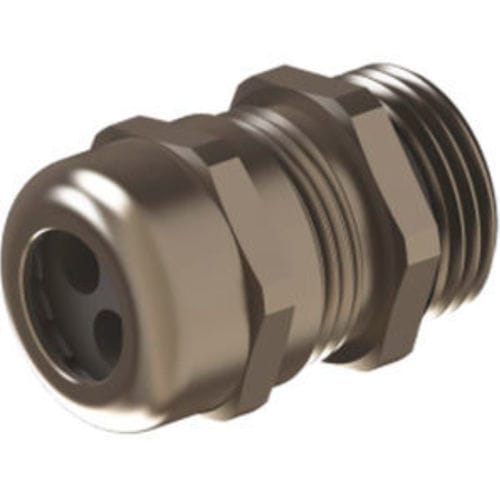

Presse-étoupe multicœur OMBG 02A3

en métalen laitonen laiton nickelé

Présentation
Presse-étoupes métalliques des séries OMBG (multi-trous) et YMBG (trou plat) conçus pour armoires et boîtiers à filetage métrique. Corps et écrous borgnes en laiton nickelé, insert de serrage PA6 V2 et joint d'étanchéité en TPV. Classe de protection IP65, adaptés aux câbles multi-conducteurs ou plats pour applications industrielles.

Caractéristiques principales

• Matériaux : corps et écrou borgne en laiton nickelé, insert de serrage PA6 V2, joint d'étanchéité TPV, joint torique NBR
• Filetage de connexion : métrique (EN 60423)
• Protection : IP65
• Plage de température : -20 °C à +100 °C (standard) / -40 °C à +150 °C (étendue)
• Conçu pour passages multitrous et trou plat
• Montage facile, étanchéité fiable pour panneaux et coffrets

Résumé technique
La série OMBG couvre les configurations multi-trous et la série YMBG les variantes à trou plat. Tailles métriques disponibles : M16, M20, M25, M32, M40 et M50 avec nombre de trous et largeurs de fente variables selon le code (exemples ci‑dessous).

• OMBG (multi-trous) : tailles représentatives M16–M50, nombre de trous de 2 à 16 selon le code
• YMBG (trou plat) : tailles représentatives M25–M50, largeurs de fente jusqu'à ~28 mm selon le code
• Consulter les codes fabricant (OMBG / YMBG) pour les configurations exactes et les cotes C

Applications et installation

• Pour le passage de plusieurs câbles ronds ou plats dans panneaux, armoires et boîtiers
• Convient aux coffrets électriques industriels, armoires de commande et capots de machines
• L'insert de serrage facilite le montage ; vérifier le code adapté à la disposition des trous et à la section des câbles

Commande et remarques

• Commander en précisant la série et le code fabricant (OMBG xx / YMBG xx) pour définir la taille métrique et la configuration des trous
• Vérifier la plage de température et l'indice IP requis pour l'environnement d'utilisation
• Contacter le fournisseur pour dessins détaillés et disponibilités
