Presse-étoupe miniature MG series
en laiton nickeléIP68antitraction

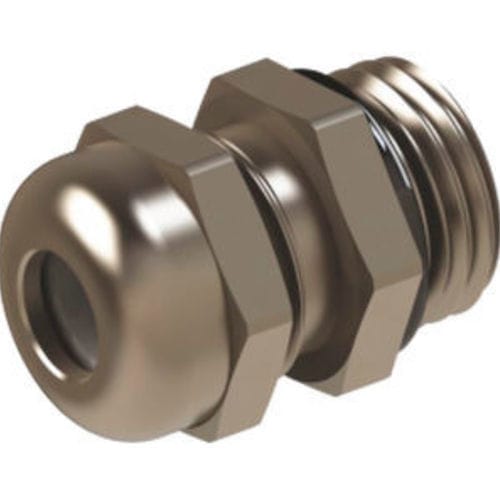

Presse-étoupe miniature - MG series - ORTAC - en laiton nickelé / IP68 / antitraction
Presse-étoupe miniature - MG series - ORTAC - en laiton nickelé / IP68 / antitraction
Presse-étoupe miniature - MG series - ORTAC - en laiton nickelé / IP68 / antitraction - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en laiton nickelé
Niveau de protection
IP68
Autres caractéristiques
à filetage PG, métrique, antitraction, à filetage, miniature
Diamètre du cable

Min: 2 mm
(0,08 in)

Max: 8 mm
(0,31 in)

Diamètre de filetage

Min: 6 mm
(0,24 in)

Max: 16 mm
(0,63 in)

Plage de serrage

Min: 2 mm
(0,1 in)

Max: 8 mm
(0,3 in)

Température de service

Min: -40 °C
(-40 °F)

Max: 150 °C
(302 °F)

Description

Produit
Presse-étoupes métalliques Mini, série MGM, conçus pour l'étanchéité et la fixation des câbles dans les applications électriques et d'éclairage.

Détails
Écrou : Laiton nickelé
Bague d'étanchéité : TPV / Silicone / EPDM
Corps de presse-étoupe : Laiton nickelé
Joint torique : NBR / TPV / Silicone / EPDM
Filetage de connexion : Métrique (EN 60423) / PG (DIN 40430)
Degré de protection : IP68 - 3 bar
Plage de température : -20 °C +100 °C / -40 °C +150 °C

Propriétés
  • Faciles à monter
  • Versions à longue tige et en acier inoxydable disponibles sur demande
  • Adaptés aux installations en espace restreint
  • Utilisation courante dans l'industrie de l'éclairage


Données techniques (presse-étoupes filetage métrique/PG)
AG Thread | Code | H mm | GL mm | Wrench | Clamping Range mm
M 6 x 1,0 | MGM6-23 | 10,5 | 6 | 8 | 2-3
M 8 x 1,25 | MGM8s-35 | 15 | 6 | 11 | 3-5
M 8 x 1,25 | MGM8-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10s-46 | 14,5 | 6 | 12 | 4-6
M 10 x 1,5 | MGM10-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10-36 | 15 | 6 | 14 | 3-6
M 12 x 1,5 | MGM12-24 | 15 | 6 | 14 | 2-4
M 12 x 1,5 | MGM12-36 | 15 | 6 | 14 | 3-6
M 16 x 1,5 | MGM16-68 | 16,5 | 6 | 18 | 6-8
PG 7 | MGP7-24 | 15 | 6 | 14 | 2-4
PG 7 | MGP7-36 | 15 | 6 | 14 | 3-6
PG 7 | MGP7-68 | 16,5 | 6 | 17 | 6-8
PG 9 | MGP9-46 | 16,5 | 6 | 17 | 4-6
PG 9 | MGP9-68 | 16,5 | 6 | 17 | 6-8

Caractéristiques techniques
  • Matériaux : Laiton nickelé (écrou, corps)
  • Matériaux d'étanchéité : TPV, Silicone, EPDM
  • Matériaux des joints toriques : NBR, TPV, Silicone, EPDM
  • Normes de filetage : Métrique (EN 60423) et PG (DIN 40430)
  • Indice de protection : IP68 (3 bar)
  • Plages de température d'utilisation : -20 °C à +100 °C et -40 °C à +150 °C (selon le matériau d'étanchéité)
  • Atouts : Montage facile ; versions à longue tige et inox sur demande
  • Applications typiques : Industrie de l'éclairage et autres zones d'application restreintes
  • Plusieurs tailles de filetage et plages de serrage disponibles (voir tableau des données techniques pour les codes et dimensions)
