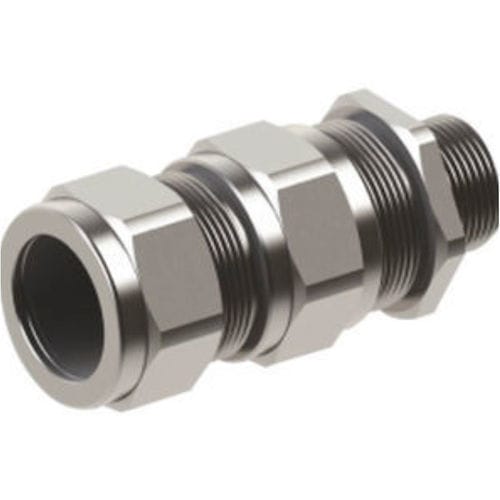

Presse-étoupe en laiton WDCG series
en laiton nickeléen aluminiumen acier inoxydable

Presse-étoupe en laiton - WDCG series - ORTAC - en laiton nickelé / en aluminium / en acier inoxydable
Presse-étoupe en laiton - WDCG series - ORTAC - en laiton nickelé / en aluminium / en acier inoxydable
Presse-étoupe en laiton - WDCG series - ORTAC - en laiton nickelé / en aluminium / en acier inoxydable - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en laiton nickelé, en laiton, en acier inoxydable, en aluminium
Niveau de protection
IP68, IP66, pour zones dangereuses, blindé
Autres caractéristiques
à filetage PG, NPT, métrique, pour câble armé, double, à filetage
Diamètre du cable

Max: 4 mm
(0,16 in)

Min: 0,8 mm
(0,03 in)

Diamètre de filetage

Max: 130 mm
(5,12 in)

Min: 16 mm
(0,63 in)

Plage de serrage

Max: 100 mm
(3,9 in)

Min: 3,1 mm
(0,1 in)

Température de service

Max: 180 °C
(356 °F)

Min: -60 °C
(-76 °F)

Description

Produit
Presse-étoupe pour câble blindé - série WDCG

Détails du produit
Type : WDCG (presse-étoupe à double compression)
Certificats : PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Matériaux : laiton MS58 (avec ou sans nickelage), acier inoxydable AISI303 / 316L, aluminium
Normes : EN 60079-0:2012 ; EN 60079-1:2007 ; EN 60079-31:2009
Indice de protection : IP66 / IP68
Plages de température et matériaux d’étanchéité : NBR -30 °C à +120 °C ; NEOPRENE -40 °C à +100 °C ; SILICONE -60 °C à +180 °C ; TPE/V -30 °C à +100 °C
Compatibilité câbles : SWA (Single wire armour) ; STA et autres câbles en option

Données techniques (tableau)
Taille produit | Référence produit | Filetage standard AG | AG NPT | AG | A Min | A Max | B Min | B Max | Ø d (blindage) Min | Ø d (blindage) Max | GL min. mm | Clé mm
16 | WDCGXX/16/X | M16x1,5 | 1/2" | PG9 | 3,1 | 8,6 | 6,1 | 13,2 | 0,8 | 1 | 15 | 24
20ss | WDCGXX/20ss/X | M20ssx1,5 | 1/2" | PG11ss | 3,1 | 8,6 | 6,1 | 13,2 | 0,8 | 1 | 15 | 24
20s | WDCGXX/20s/X | M20sx1,5 | 1/2" | PG11s | 6,1 | 11,6 | 9,5 | 15,9 | 0,8 | 1,25 | 15 | 24
20 | WDCGXX/20/X | M20x1,5 | 1/2" | PG13,5 | 6,5 | 13,9 | 12,5 | 20,9 | 0,8 | 1,25 | 15 | 30
25s | WDCGXX/25s/X | M25sx1,5 | 3/4" | PG21s | 11,1 | 19,9 | 14 | 22 | 1,25 | 1,6 | 15 | 38
25 | WDCGXX/25/X | M25x1,5 | 3/4" | PG21 | 11,1 | 19,9 | 18,2 | 26,2 | 1,25 | 1,6 | 15 | 38
32 | WDCGXX/32/X | M32x1,5 | 1" | PG29 | 18,2 | 26,2 | 23,7 | 33,9 | 1,6 | 2 | 15 | 45
40 | WDCGXX/40/X | M40x1,5 | 11/4" | PG36s | 23,7 | 33,9 | 27,9 | 40,4 | 1,6 | 2 | 15 | 55
50s | WDCGXX/50s/X | M50sx1,5 | 11/2" | PG36 | 29,5 | 38,1 | 35,2 | 46,7 | 2 | 2,5 | 15 | 60
50 | WDCGXX/50/X | M50x1,5 | 2" | PG42 | 35,6 | 44 | 40,4 | 53,1 | 2 | 2,5 | 15 | 70
63s | WDCGXX/63s/X | M63sx1,5 | 2" | PG48 | 40,1 | 49,9 | 45,6 | 59,4 | 2 | 2,5 | 15 | 75
63 | WDCGXX/63/X | M63x1,5 | 21/2" | - | 47,2 | 55,9 | 54,6 | 65,9 | 2 | 2,5 | 15 | 80
75s | WDCGXX/75s/X | M75sx1,5 | 21/2" | - | 52,8 | 61,9 | 59 | 72,1 | 2 | 2,5 | 15 | 90
75 | WDCGXX/75/X | M75x1,5 | 3" | - | 59,1 | 67,9 | 66,7 | 78,5 | 2,5 | 3 | 15 | 100
90 | WDCGXX/90/X | M90x2 | 3" | - | 66,6 | 79,9 | 76,2 | 90,4 | 3 | 3,5 | 15 | 115
100 | WDCGXX/100/X | M100x2 | - | - | 76 | 90 | 86,1 | 101,5 | 3,15 | 4 | 15 | 123
115 | WDCGXX/115/X | M115x2 | - | - | 86 | 97,9 | 101,5 | 110,3 | 3,15 | 4 | 15 | 133
130 | WDCGXX/130/X | M130x2 | - | - | 97 | 114,9 | 114,2 | 123,3 | 3,15 | 4 | 15 | 146

Caractéristiques techniques
  • Type : WDCG (presse-étoupe à double compression)
  • Certificats : PT, CE, RoHS, ISO9001, ISO14001, ISO45001
  • Matériaux : laiton MS58 (avec ou sans nickelage), acier inoxydable AISI303 / 316L, aluminium
  • Normes : EN 60079-0:2012 ; EN 60079-1:2007 ; EN 60079-31:2009
  • Indice de protection : IP66 / IP68
  • Plages de température des joints : NBR -30 °C à +120 °C ; NEOPRENE -40 °C à +100 °C ; SILICONE -60 °C à +180 °C ; TPE/V -30 °C à +100 °C
  • Compatibilité câbles : SWA (Single wire armour) ; STA et autres câbles optionnels
  • Données dimensionnelles complètes fournies (tailles, références, types de filetage, plages Ø blindage, GL et tailles de clé)
  • Dessin technique et fiche technique disponibles
