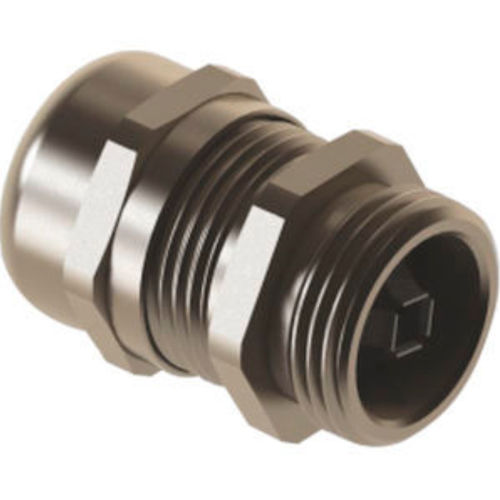

Presse-étoupe à blindage CEM OMBT 01
en laiton nickeléen acier inoxydableen caoutchouc nitrile butadiène (NBR)

Presse-étoupe à blindage CEM - OMBT 01 - ORTAC - en laiton nickelé / en acier inoxydable / en caoutchouc nitrile butadiène (NBR)
Presse-étoupe à blindage CEM - OMBT 01 - ORTAC - en laiton nickelé / en acier inoxydable / en caoutchouc nitrile butadiène (NBR)
Presse-étoupe à blindage CEM - OMBT 01 - ORTAC - en laiton nickelé / en acier inoxydable / en caoutchouc nitrile butadiène (NBR) - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en PA6, en caoutchouc nitrile butadiène (NBR), en laiton nickelé, en acier inoxydable
Niveau de protection
à blindage CEM, IP68
Autres caractéristiques
à filetage PG, métrique
Diamètre du cable

Min: 3 mm
(0,12 in)

Max: 70 mm
(2,76 in)

Plage de serrage

Min: 3 mm
(0,1 in)

Max: 70 mm
(2,8 in)

Température de service

Min: -40 °C
(-40 °F)

Max: 150 °C
(302 °F)

Description

Produit
Presse-étoupes métalliques EMC de la série OMBT/OPBT conçus pour assurer la continuité EMC et l'étanchéité des câbles blindés. Disponibles en filetage métrique (EN 60423) et PG (DIN 40430) pour armoires et boîtiers industriels nécessitant une protection IP68.

Matériaux et composants
  • Écrou capuchon : Laiton nickelé
  • Insert de serrage : Polyamide PA6 V2
  • Joint d'étanchéité : TPV
  • Ressort EMC : AISI 301 (acier inox)
  • Corps du presse-étoupe : Laiton nickelé
  • Joint torique : NBR
  • Filetage de connexion : Mètre (EN 60423) / PG (DIN 40430)


Propriétés
  • Facile à monter
  • Pour câbles blindés (continuité EMC)
  • Convient aux câbles avec ou sans gaine intérieure
  • Haute conductivité pour assurer la continuité de blindage


Données techniques
AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 - 8
M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 - 44
M 75 x 1,5 | OMBT 18 | 58 | 20 | 90 | 90 | 50 - 63
M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 - 70

PG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
PG 7 | OPBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
PG 9 | OPBT 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPBT 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPBT 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPBT 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPBT 07 | 43 | 8 | 41 | 41 | 18 - 25
PG 36 | OPBT 08 | 47 | 9 | 50 | 50 | 22 - 32
PG 42 | OPBT 09 | 48 | 12 | 60 | 60 | 30 - 38
PG 48 | OPBT 10 | 52 | 14 | 65 | 65 | 33 - 44

Caractéristiques techniques
  • Écrou capuchon : Laiton nickelé
  • Insert de serrage : Polyamide PA6 V2
  • Joint d'étanchéité : TPV
  • Ressort EMC : AISI 301
  • Corps du presse-étoupe : Laiton nickelé
  • Joint torique : NBR
  • Filetage : Mètre (EN 60423) et PG (DIN 40430)
  • Protection : IP68 jusqu'à 5 bar
  • Plages de température : -20 °C à +100 °C (standard) et -40 °C à +150 °C (étendue)
  • Conçu pour câbles blindés, adapté aux câbles avec ou sans gaine intérieure
  • Haute conductivité pour maintenir la continuité EMC
