Presse-étoupe en PA6 OMBGL
en laiton nickeléen caoutchouc nitrile butadiène (NBR)IP68

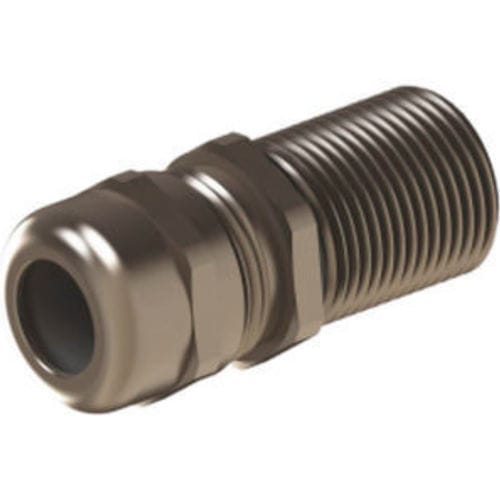

Presse-étoupe en PA6 - OMBGL - ORTAC - en laiton nickelé / en caoutchouc nitrile butadiène (NBR) / IP68
Presse-étoupe en PA6 - OMBGL - ORTAC - en laiton nickelé / en caoutchouc nitrile butadiène (NBR) / IP68
Presse-étoupe en PA6 - OMBGL - ORTAC - en laiton nickelé / en caoutchouc nitrile butadiène (NBR) / IP68 - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en PA6, en laiton nickelé, en caoutchouc nitrile butadiène (NBR)
Niveau de protection
IP68
Autres caractéristiques
haute température, métrique, à filetage PG, antitraction, à filetage
Diamètre du cable

Min: 3 mm
(0,12 in)

Max: 25 mm
(0,98 in)

Diamètre de filetage

Min: 12 mm
(0,47 in)

Max: 40 mm
(1,57 in)

Plage de serrage

Min: 3 mm
(0,1 in)

Max: 25 mm
(1 in)

Température de service

Min: -40 °C
(-40 °F)

Max: 150 °C
(302 °F)

Description

Dénomination du produit
Presse-étoupes métalliques – Type standard filetage long (série OMBGL/OPBGL)

Matériaux
  • Écrou de capuchon : Laiton nickelé
  • Insert de serrage : Polyamide PA6 V2
  • Joint d'étanchéité : TPV
  • Corps de la presse-étoupe : Laiton nickelé
  • O-ring : NBR


Caractéristiques générales
  • Filetage de connexion : Métrique (EN 60423) / PG (DIN 40430)
  • Indice de protection : IP68 - 5 bar
  • Plage de température : -20 °C +100 °C / -40 °C +150 °C
  • Propriétés : Montage facile ; Forte protection contre les contraintes mécaniques


Données techniques (Presse-étoupes métriques/PG filetage long spécial)
  • Filetage AG | Référence | H mm | GL mm | Clé B mm | Clé C mm | Plage de serrage mm
  • M 12 x 1,5 | OMBGL 01 | 22 | 25 | 14 | 14 | 3 - 6,5
  • M 16 x 1,5 | OMBGL 02 | 23 | 25 | 18 | 17 | 4 - 8
  • M 20 x 1,5 | OMBGL 03 | 26,5 | 25 | 22 | 22 | 6 - 12
  • M 25 x 1,5 | OMBGL 04 | 28 | 25 | 27 | 24 | 10 - 14
  • M 32 x 1,5 | OMBGL 05 | 31,5 | 25 | 34 | 30 | 13 - 18
  • M 40 x 1,5 | OMBGL 06 | 38 | 25 | 43 | 40 | 18 - 25
  • PG | Référence | H mm | GL mm | Clé B/C mm | Plage de serrage mm
  • PG 7 | OPBGL 01 | 22 | 25 | 14 | 3 - 6,5
  • PG 9 | OPBGL 02 | 23 | 25 | 17 | 4 - 8
  • PG 11 | OPBGL 03 | 24,5 | 25 | 20 | 5 - 10
  • PG 13,5 | OPBGL 04 | 26,5 | 25 | 22 | 6 - 12
  • PG 16 | OPBGL 05 | 28 | 25 | 24 | 10 - 14
  • PG 21 | OPBGL 06 | 31,5 | 25 | 30 | 13 - 18
  • PG 29 | OPBGL 07 | 38 | 25 | 40 | 18 - 25


Remarques
  • Disponible en filetages métriques et PG. Plans techniques et certificats disponibles sur la fiche produit.
