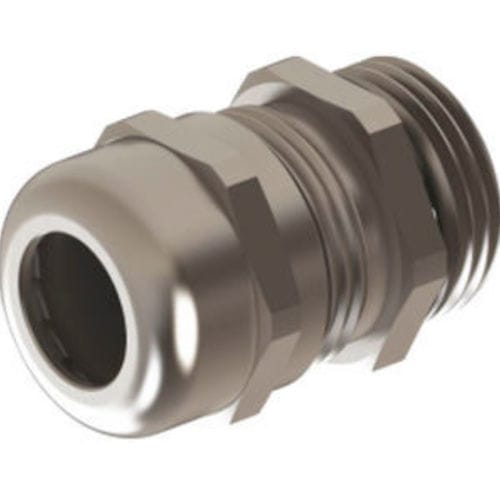

Presse-étoupe en métal OPBG 01
en caoutchouc nitrile butadiène (NBR)en PA6IP68

Presse-étoupe en métal - OPBG 01 - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / IP68
Presse-étoupe en métal - OPBG 01 - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / IP68
Presse-étoupe en métal - OPBG 01 - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / IP68 - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en PA6, en caoutchouc nitrile butadiène (NBR), en métal
Niveau de protection
IP68
Autres caractéristiques
à filetage PG, métrique, antitraction, à filetage
Diamètre du cable

Min: 3 mm
(0,12 in)

Max: 44 mm
(1,73 in)

Plage de serrage

Min: 3 mm
(0,1 in)

Max: 44 mm
(1,7 in)

Température de service

Min: -20 °C
(-4 °F)

Max: 100 °C
(212 °F)

Description

Présentation
  • Presse-étoupe métallique filetage PG (type standard, métrique)


Matériaux
  • Ecrou: Laiton nickelé
  • Insert de serrage: Polyamide PA6 V2
  • Anneau d'étanchéité: TPV
  • Corps de presse-étoupe: Laiton nickelé
  • Joint torique: NBR


Normes & Raccordement
  • Filetage de raccordement: PG (DIN 40430)
  • Degré de protection: IP68 - 5 bar


Température
  • Plage de température: -20 °C à +100 °C; -40 °C à +150 °C (sur demande)


Propriétés
  • Facile à monter
  • Disponible en versions filetage long
  • Bonne tenue à la traction


Données techniques - Filetage standard
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 | OPBG 02 | 23 | 6 | 17 | 4 - 8
PG 11 | OPBG 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 | OPBG 04RS | 26,5 | 6,5 | 22 | 4 - 10
PG 13,5 | OPBG 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 | OPBG 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 | OPBG 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 | OPBG 07 | 38 | 8 | 40 | 18 - 25
PG 36 | OPBG 08 | 43 | 10 | 50 | 22 - 32
PG 42 | OPBG 09 | 47 | 12 | 57 | 30 - 38
PG 48 | OPBG 10 | 48 | 14 | 64 | 33 - 44

Données techniques - Filetage long
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 11 | 22 | 10 | 14 | 3 - 6,5
PG 9 | OPBG 12 | 23 | 10 | 17 | 4 - 8
PG 11 | OPBG 13 | 24,5 | 10 | 20 | 5 - 10
PG 13,5 | OPBG 14RS | 26,5 | 10 | 22 | 4 - 10
PG 13,5 | OPBG 14 | 26,5 | 10 | 22 | 6 - 12
PG 16 | OPBG 15 | 28 | 10 | 24 | 10 - 14
PG 21 | OPBG 16 | 31,5 | 12 | 30 | 13 - 18
PG 29 | OPBG 17 | 38 | 12 | 40 | 18 - 25
PG 36 | OPBG 18 | 43 | 14 | 50 | 22 - 32
PG 42 | OPBG 19 | 47 | 18 | 60 | 30 - 38
PG 48 | OPBG 20 | 48 | 18 | 65 | 33 - 44

Caractéristiques techniques
  • Ecrou: Laiton nickelé
  • Insert de serrage: Polyamide PA6 V2
  • Anneau d'étanchéité: TPV
  • Corps de presse-étoupe: Laiton nickelé
  • Joint torique: NBR
  • Filetage de raccordement standard: PG (DIN 40430)
  • Degré de protection: IP68 - 5 bar
  • Plage de température: -20 °C à +100 °C (standard); -40 °C à +150 °C (sur demande)
  • Versions disponibles: filetage standard et filetage long
  • Points clés: montage facile, versions filetage long, bonne tenue à la traction
