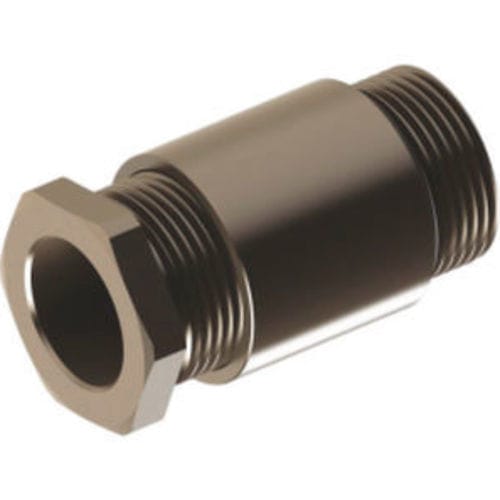

Presse-étoupe en laiton nickelé MACG series

en caoutchouc nitrile butadiène (NBR)résistant à la corrosionblindé

Aperçu
Presse-étoupes métalliques conçus pour câbles blindés. Composants et matériaux adaptés aux installations navales, offshore et aux parcs éoliens. Filetage métrique (EN60423) et large plage de serrage pour différentes constructions de câbles blindés.

Matériaux et composants
Écrou de serrage : laiton nickelé
Bague : laiton nickelé
Partie de compression : laiton nickelé
Corps de presse-étoupe : laiton nickelé
Joints toriques : NBR
Filetage de connexion : métrique (EN60423)
Indice de protection : IP54
Plage de température : -20 °C à +100 °C (standard) / -40 °C à +150 °C (étendue)
Propriétés : Construction navale, Offshore, Parc éolien, Pour câbles blindés, Large plage de câble

Données techniques (presse-étoupes filetage métrique)

• Filetage AG | Code | GL mm | Ø mm | Clé mm | Plage de serrage mm
• M 16 x 1,5 | MACG16A | 9 | 20 | 20 | 10,5
• M 18 x 1,5 | MACG18A | 10 | 22 | 22 | 11,5
• M 18 x 1,5 | MACG18B | 10 | 22 | 22 | 11,5 - 12,5
• M 24 x 1,5 | MACG24A | 11 | 28 | 27 | 11,5
• M 24 x 1,5 | MACG24B | 11 | 28 | 27 | 11,5 - 13,5
• M 24 x 1,5 | MACG24C | 11 | 28 | 27 | 13,5 - 16,5
• M 30 x 2,0 | MACG30A | 12 | 35 | 32 | 16,5 - 18
• M 30 x 2,0 | MACG30B | 12 | 35 | 32 | 18 - 19,5
• M 30 x 2,0 | MACG30C | 12 | 35 | 32 | 19,5 - 20,5
• M 36 x 2,0 | MACG36A | 13 | 40 | 40 | 20,5 - 22,5
• M 36 x 2,0 | MACG36B | 13 | 40 | 40 | 22,5 - 25,5
• M 45 x 2,0 | MACG45B | 14 | 50 | 50 | 27,5 - 31,5
• M 56 x 2,0 | MACG56A | 15 | 62 | 60 | 31,5 - 34
• M 56 x 2,0 | MACG56B | 15 | 62 | 60 | 34 - 37,5
• M 56 x 2,0 | MACG56C | 15 | 62 | 60 | 37,5 - 41
• M 72 x 2,0 | MACG72A | 16 | 78 | 75 | 41 - 46
• M 72 x 2,0 | MACG72B | 16 | 78 | 75 | 46 - 50,5

Caractéristiques / spécifications techniques

• Marque : Ortac
• Type de produit : Presse-étoupes métalliques pour câbles blindés (série MACG)
• Matériaux : Écrou, bague, partie de compression et corps - laiton nickelé ; Joints toriques - NBR
• Filetage de connexion : métrique (EN60423)
• Indice de protection : IP54
• Plage de température : -20 °C à +100 °C (standard) et -40 °C à +150 °C (étendue)
• Applications : Construction navale, Offshore, Parcs éoliens, Pour câbles blindés
• Tailles / codes disponibles : MACG16A, MACG18A, MACG18B, MACG24A, MACG24B, MACG24C, MACG30A, MACG30B, MACG30C, MACG36A, MACG36B, MACG45B, MACG56A, MACG56B, MACG56C, MACG72A, MACG72B
• Dimensions et plages de serrage : voir les données techniques (Filetage AG | GL mm | Ø mm | Clé mm | Plage de serrage mm)
