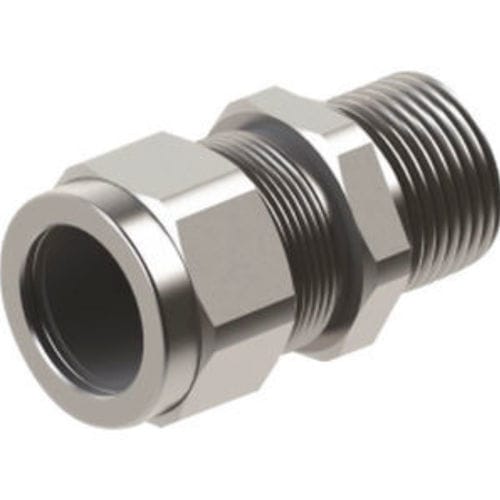

Presse-étoupe en laiton WUG series

en laiton nickeléen aluminiumen acier inoxydable

Vue d'ensemble
Presse-étoupes non blindés à compression simple série WUG, conçus pour câbles SWA et câbles similaires ; adaptés aux installations industrielles exigeantes et aux zones avec normes ATEX/Ex.

Détails produit
Type : WUG (presse-étoupe à compression simple)
Certificats : PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Matériaux : Laiton MS58 (avec/sans nickelage) ; Acier inoxydable AISI303 ; Acier inoxydable AISI316L ; Aluminium
Normes : EN 60079-0:2012 ; EN 60079-1:2007 ; EN 60079-31:2009
Indice de protection : IP66 / IP68
Plages de température selon le matériau d'étanchéité : NBR -30 °C à +120 °C ; Néoprène -40 °C à +100 °C ; Silicone -60 °C à +180 °C ; TPE/V -30 °C à +100 °C
Compatibilité câble : SWA (single wire armour) ; STA et autres types disponibles en option

Données techniques (dimensions produit et codes)
Header: Product Size | Product Code | Standard AG | AG NPT | AG | B Min - Max | GL min. mm | C mm / B
16 | WUGXX/16/X | M16x1,5 | 1/2" | PG9 | 6,1 - 11,6 | GL min. 15,0 | C 20 | 24
20s | WUGXX/20s/X | M20sx1,5 | 1/2" | PG11ss | 6,1 - 13,2 | GL min. 15,0 | C 24 | 24
20 | WUGXX/20/X | M20x1,5 | 1/2" | PG11s | 9,5 - 15,9 | GL min. 15 | C 24 | 24
25 | WUGXX/25/X | M25x1,5 | 3/4" | PG13,5 | 12,5 - 20,5 | GL min. 15 | C 30 | 30
32 | WUGXX/32/X | M32x1,5 | 1" | PG21s | 18,2 - 26,2 | GL min. 15 | C 38 | 38
40 | WUGXX/40/X | M40x1,5 | 1 1/4" | PG21 | 23,7 - 33,9 | GL min. 15 | C 45 | 45
50 | WUGXX/50/X | M50x1,5 | 1 1/2" | PG29 | 27,9 - 40,4 | GL min. 15 | C 55 | 55
63s | WUGXX/63s/X | M63sx1,5 | 2" | PG36s | 40,4 - 51 | GL min. 15 | C 70 | 70
63 | WUGXX/63/X | M63x1,5 | 2 1/2" | PG36 | 47,2 - 55,9 | GL min. 15 | C 70 | 80
75s | WUGXX/75s/X | M75sx1,5 | 2 1/2" | PG42 | 52,8 - 59 | GL min. 15 | C 80 | 80
75 | WUGXX/75/X | M75x1,5 | 3" | PG48 | 59,1 - 67,9 | GL min. 15 | C 90 | 90

Caractéristiques / spécifications techniques

• Série / Modèle : WUG Series (presse-étoupe à compression simple)
• Certificats : PT, CE, RoHS, ISO9001, ISO14001, ISO45001
• Matériaux disponibles : Laiton (MS58) avec/sans nickelage ; Acier inoxydable AISI303 ; Acier inoxydable AISI316L ; Aluminium
• Normes de conformité : EN 60079-0:2012 ; EN 60079-1:2007 ; EN 60079-31:2009
• Indice de protection : IP66 / IP68
• Plages de température selon l'étanchéité : NBR -30 °C à +120 °C ; Néoprène -40 °C à +100 °C ; Silicone -60 °C à +180 °C ; TPE/V -30 °C à +100 °C
• Compatibilité câble : SWA (single wire armour) ; STA et autres types en option
• Tailles et codes disponibles : voir la section Données techniques ci‑dessus
