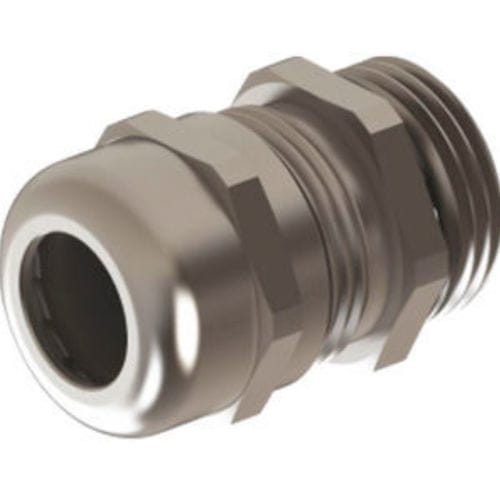

Presse-étoupe en acier inoxydable OMSG 01/02

en polyamideen PA6en caoutchouc nitrile butadiène (NBR)

Aperçu du produit
Écrou de serrage : acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
Insert de serrage : polyamide PA6 V2
Joint d'étanchéité : TPV
Corps de presse-étoupe : acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
Joint torique : NBR
Filetage de connexion : métrique (EN 60423) / PG (DIN 40430)
Indice de protection : IP68 - 5 bar
Plage de température : -20 °C à +100 °C / -40 °C à +150 °C (selon composants)

Propriétés

• Haute résistance à la corrosion adaptée aux environnements marins et agressifs
• Finition de surface lisse pour applications hygiéniques
• Montage facile grâce à l'insert de serrage
• Convient aux industries agroalimentaire, pharmaceutique et aux applications on-/off-shore

Données techniques (aperçu filetages métriques / PG)
Filetage AG | Code | H mm | GL mm | Clé B mm | Clé C mm | Plage de serrage mm
M12 x 1,5 | OMSG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M16 x 1,5 | OMSG 02/03 | 24,5 | 7 | 22 | 22 | 5 - 10
M16 x 1,5 | OMSG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M20 x 1,5 | OMSG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M25 x 1,5 | OMSG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M25 x 1,5 | OMSG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M25 x 1,5 | OMSG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M32 x 1,5 | OMSG 05/07 | 38 | 9 | 41 | 41 | 18 - 25
M40 x 1,5 | OMSG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M50 x 1,5 | OMSG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M50 x 1,5 | OMSG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPSG 01/02 | 23 | 6 | 17 | (colspan) | 4 - 8
PG 9 | OPSG 02/03 | 24,5 | 6 | 22 | (colspan) | 5 - 10
PG 9 | OPSG 02/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/05 | 28 | 6 | 24 | (colspan) | 10 - 14
PG 13,5 | OPSG 04/05 | 28 | 6,5 | 24 | (colspan) | 10 - 14
PG 16 | OPSG 05/06 | 31,5 | 6,5 | 30 | (colspan) | 13 - 18
PG 21 | OPSG 06RS | 31,5 | 7 | 30 | (colspan) | 9 - 17
PG 29 | OPSG 07/08 | 43 | 8 | 50 | (colspan) | 22 - 32
PG 36 | OPSG 08/09 | 47 | 10 | 60 | (colspan) | 30 - 38
PG 42 | OPSG 09/10 | 48 | 12 | 65 | (colspan) | 33 - 44

Caractéristiques / spécifications techniques

• Matériau écrou de serrage : acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
• Matériau corps : acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
• Insert de serrage : polyamide PA6 V2
• Joint d'étanchéité : TPV
• Joint torique : NBR
• Filetages disponibles : métrique (EN 60423) et PG (DIN 40430)
• Indice de protection : IP68 jusqu'à 5 bar
• Plages de température : -20 °C à +100 °C et -40 °C à +150 °C (selon composants)
• Applications recommandées : agroalimentaire, pharmaceutique, installations offshore/onshore
• Avantages : résistance à la corrosion, surfaces lisses hygiéniques, montage facilité
