Presse-étoupe pour scellement de câbles BGS series
en laiton nickeléen acier inoxydableétanche

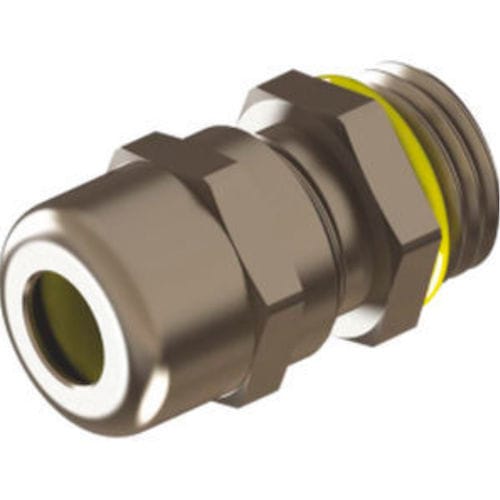

Presse-étoupe pour scellement de câbles - BGS series - ORTAC - en laiton nickelé / en acier inoxydable / étanche
Presse-étoupe pour scellement de câbles - BGS series - ORTAC - en laiton nickelé / en acier inoxydable / étanche
Presse-étoupe pour scellement de câbles - BGS series - ORTAC - en laiton nickelé / en acier inoxydable / étanche - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en laiton nickelé, en acier inoxydable
Niveau de protection
étanche, IP68
Autres caractéristiques
fileté, à filetage PG, métrique, haute température, pour les conditions extrêmes, pour scellement de câbles
Diamètre du cable

Min: 3 mm
(0,12 in)

Max: 44 mm
(1,73 in)

Diamètre de filetage

Min: 12 mm
(0,47 in)

Max: 63 mm
(2,48 in)

Plage de serrage

Min: 3 mm
(0,1 in)

Max: 44 mm
(1,7 in)

Température de service

Min: -60 °C
(-76 °F)

Max: 180 °C
(356 °F)

Description

Présentation
Presse-étoupes métalliques, type standard avec joint en silicone pour une entrée de câble et une étanchéité fiables. Conçus pour une large plage de températures et une protection IP68 (5 bar). Filetages disponibles en métrique (EN60423) et PG (DIN 40430).

Construction / Matériaux
  • Écrou de serrage : Laiton nickelé
  • Bagues d'étanchéité : Silicone
  • Corps du presse-étoupe : Laiton nickelé
  • Joint torique : Silicone

Performances
Indice de protection : IP68 – 5 bar
Plage de température : -60 °C à +180 °C
Caractéristiques : Résistance aux températures élevées et basses ; surface lisse ; montage facile ; version en acier inox disponible.

Données techniques (sélection)
Filetage métrique : Code | H mm | GL mm | Clé B mm | Clé C mm | Plage de serrage mm
M 12 x 1,5 : MBGS 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 : MBGS 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 : MBGS 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 : MBGS 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 : MBGS 05 | 31,5 | 9 | 34 | 30 | 13 - 18
M 40 x 1,5 : MBGS 06 | 38 | 9 | 43 | 40 | 18 - 25
M 50 x 1,5 : MBGS 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 : MBGS 08 | 48 | 14 | 68 | 64 | 34 - 44

Filetage PG (sélection)
PG 7 : PBGS 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 : PBGS 02 | 23 | 6 | 17 | 4 - 8
PG 11 : PBGS 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 : PBGS 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 : PBGS 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 : PBGS 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 : PBGS 07 | 38 | 8 | 40 | 18 - 25
PG 36 : PBGS 08 | 43 | 10 | 50 | 22 - 32
PG 42 : PBGS 09 | 47 | 12 | 57 | 30 - 38
PG 48 : PBGS 10 | 48 | 14 | 64 | 34 - 44

Inclus / articles disponibles
  • Presse-étoupe métallique standard (joint silicone)
  • Bague d'étanchéité et joint torique (silicone)
  • Écrou de serrage et corps (laiton nickelé) ; version inox disponible

Caractéristiques / spécifications techniques
  • Écrou de serrage : Laiton nickelé
  • Bagues d'étanchéité : Silicone
  • Corps du presse-étoupe : Laiton nickelé
  • Joint torique : Silicone
  • Filetage : Métrique (EN60423) / PG (DIN 40430)
  • Indice de protection : IP68 – 5 bar
  • Plage de température : -60 °C à +180 °C
  • Résistance aux températures extrêmes
  • Version acier inox disponible
  • Surface lisse
  • Montage facile
