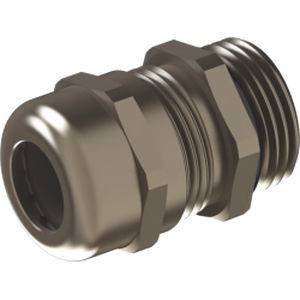

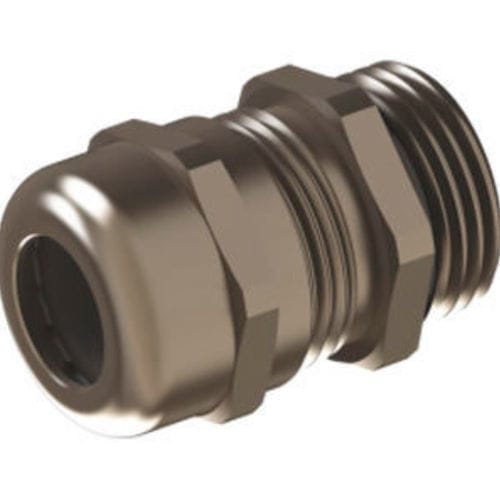

Presse-étoupe en métal OMBG 01

en caoutchouc nitrile butadiène (NBR)en PA6IP68

Produit
Presse-étoupes OMBG série en laiton nickelé pour filetage métrique. Versions à filetage standard et filetage long disponibles ; protection IP68 (testée à 5 bar) et conception offrant une forte résistance au cisaillement du câble sur une large plage de températures.

Matériaux / Composants

• Écrou (cap nut) : Laiton nickelé
• Insert de serrage : Polyamide PA6 V2
• Bague d'étanchéité : TPV
• Corps de la presse-étoupe : Laiton nickelé
• Joint torique : NBR
• Filetage de connexion : Métrique (EN 60423)

Points clés

• Indice de protection : IP68 — testé à 5 bar
• Plage de température : continu -20 °C à +100 °C ; court terme -40 °C à +150 °C
• Facile à assembler ; bonne protection contre la traction du câble
• Disponibles en versions filetage standard et filetage long

Données techniques - Presse-étoupes filetage métrique

• M 12 x 1,5 | OMBG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
• M 16 x 1,5 | OMBG 02 | 23 | 7 | 18 | 17 | 4 - 8
• M 20 x 1,5 | OMBG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
• M 20 x 1,5 | OMBG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
• M 25 x 1,5 | OMBG 04 | 28 | 8 | 27 | 24 | 10 - 14
• M 32 x 1,5 | OMBG 05 | 31,5 | 9 | 34 | 30 | 13 - 18
• M 40 x 1,5 | OMBG 06 | 38 | 9 | 43 | 40 | 18 - 25
• M 50 x 1,5 | OMBG 07 | 43 | 9 | 55 | 50 | 22 - 32
• M 63 x 1,5 | OMBG 08 | 48 | 14 | 68 | 64 | 33 - 44

Données techniques - Presse-étoupes filetage métrique long

• M 12 x 1,5 | OMBG 09 | 22 | 12 | 14 | 14 | 3 - 6,5
• M 16 x 1,5 | OMBG 10 | 23 | 12 | 18 | 17 | 4 - 8
• M 20 x 1,5 | OMBG 11RS| 26,5 | 12 | 22 | 22 | 4 - 10
• M 20 x 1,5 | OMBG 11 | 26,5 | 12 | 22 | 22 | 6 - 12
• M 25 x 1,5 | OMBG 12 | 28 | 12 | 27 | 24 | 10 - 14
• M 32 x 1,5 | OMBG 13 | 31,5 | 14 | 34 | 30 | 13 - 18
• M 40 x 1,5 | OMBG 14 | 38 | 14 | 43 | 40 | 18 - 25
• M 50 x 1,5 | OMBG 15 | 43 | 14 | 55 | 50 | 22 - 32
• M 63 x 1,5 | OMBG 16 | 48 | 18 | 70 | 64 | 33 - 44

Caractéristiques / Spécifications techniques

• Matériaux : laiton nickelé (écrou, corps), polyamide PA6 V2 (insert de serrage), TPV (bague d'étanchéité), NBR (joint torique)
• Filetage de connexion : métrique (conforme à EN 60423)
• Indice de protection : IP68, testé à 5 bar
• Plage de température : continu -20 °C à +100 °C ; court terme -40 °C à +150 °C
• Versions disponibles : filetage standard et long
• Propriétés : montage facile ; bonne protection mécanique contre la traction
• Gamme de tailles/codes avec plages de serrage correspondantes indiquées dans les données techniques
