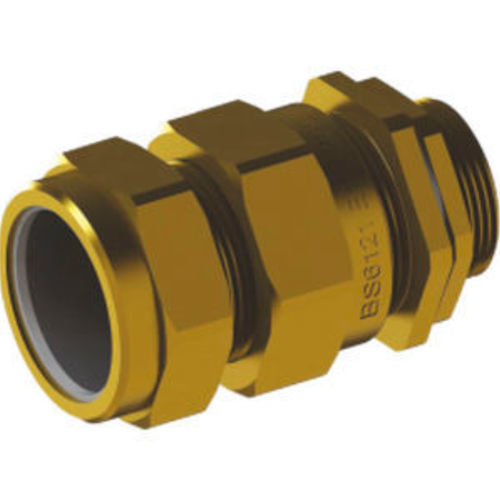

Presse-étoupe en laiton nickelé E1W series
en laitonIP66blindé

Presse-étoupe en laiton nickelé - E1W series - ORTAC - en laiton / IP66 / blindé
Presse-étoupe en laiton nickelé - E1W series - ORTAC - en laiton / IP66 / blindé
Presse-étoupe en laiton nickelé - E1W series - ORTAC - en laiton / IP66 / blindé - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Matériau
en laiton nickelé, en laiton
Niveau de protection
IP66, blindé, IP67
Autres caractéristiques
NPT, pour câble armé, à filetage PG, métrique, double
Diamètre du cable

Max: 90 mm
(3,54 in)

Min: 8,8 mm
(0,35 in)

Diamètre de filetage

Max: 100 mm
(3,94 in)

Min: 20 mm
(0,79 in)

Plage de serrage

Max: 90 mm
(3,5 in)

Min: 8,8 mm
(0,3 in)

Température de service

Max: 80 °C
(176 °F)

Min: -20 °C
(-4 °F)

Description

Présentation
Presse-étoupes industriels E1W à double compression conçus pour l'entrée de câble sécurisée et la terminaison du blindage en installations intérieures et extérieures. Fabrication en laiton avec option nickelage, conformes à la norme BS 6121 pour câbles SWA. Degré de protection IP66 et IP67 ; plage de température d'utilisation -20 °C à +80 °C. Options de filetage : métrique, NPT, BSP et PG.

Fonction
Les presse-étoupes E1W assurent trois fonctions principales : étanchéité de la gaine intérieure, étanchéité de la gaine extérieure et pince spécifique pour le blindage qui garantit la rétention mécanique et établit une liaison électrique entre le blindage du câble et le corps du presse-étoupe.

Accessoires
  • Accessoires disponibles : capuchons PVC, écrous de blocage et borne de terre pour compléter l'installation et les exigences de mise à la terre


Données techniques
Product Size; Product Code; Standard AG; AG NPT; A Min - A Max; B Min - B Max; GL mm
20s; E1W-M20s; M20 x 1,5; 1/2"; A: 8,8 - 11,7; B: 11,8 - 16; GL: 15
20L; E1W-M20L; M20 x 1,5; 1/2"; A: 11,4 - 14; B: 14 - 20,8; GL: 15
25s; E1W-M25s; M25 x 1,5; 3/4"; A: 13 - 16; B: 18 - 24; GL: 15
25L; E1W-M25L; M25 x 1,5; 3/4"; A: 17,3 - 20; B: 20,3 - 27,4; GL: 15
32s; E1W-M32s; M32 x 1,5; 1"; A: 20 - 23; B: 24,5 - 31; GL: 15
32L; E1W-M32L; M32 x 1,5; 1"; A: 24,2 - 26,3; B: 26,5 - 33,5; GL: 15
40s; E1W-M40s; M40 x 1,5; 1 1/4"; A: 26 - 29; B: 30,4 - 36; GL: 15
40L; E1W-M40L; M40 x 1,5; 1 1/4"; A: 29,5 - 32,1; B: 33,2 - 40; GL: 15
50s; E1W-M50s; M50 x 1,5; 1 1/2"; A: 33 - 38,1; B: 40 - 46,5; GL: 15
50L; E1W-M50L; M50 x 1,5; 2"; A: 38 - 44; B: 44 - 52,6; GL: 20
63s; E1W-M63s; M63 x 1,5; 2"; A: 44 - 50,5; B: 50 - 59; GL: 20
63L; E1W-M63L; M63 x 1,5; 2 1/2"; A: 50 - 56; B: 56 - 66; GL: 20
75s; E1W-M75s; M75 x 1,5; 2 1/2"; A: 56 - 62; B: 63,5 - 71; GL: 20
75L; E1W-M75L; M75 x 1,5; 3"; A: 62 - 68,5; B: 69 - 78; GL: 20
90L; E1W-M90L; M90 x 2; 3"; A: 65 - 80; B: 84 - 96; GL: 20
100; E1W-M100; M100 x 2; 3 1/2"; A: 82 - 90; B: 84 - 102; GL: 20

Remarques
Toutes les dimensions du tableau Données techniques sont fournies par le fabricant. Se référer aux plans techniques et fiches techniques pour le repérage des pièces et les dessins dimensionnels détaillés (documents disponibles séparément).

Caractéristiques / Spécifications techniques
  • Type : E1W (presse-étoupe à double compression)
  • Matériau : laiton avec ou sans nickelage
  • Normes : BS 6121
  • Degré de protection : IP66 & IP67
  • Plage de température : -20 °C à +80 °C
  • Options de filetage : métrique, NPT, BSP & PG
  • Application : utilisation intérieure/extérieure avec tous types de câbles SWA
  • Fonction : étanchéité gaine intérieure, étanchéité gaine extérieure et pince spécifique pour blindage assurant la liaison électrique
