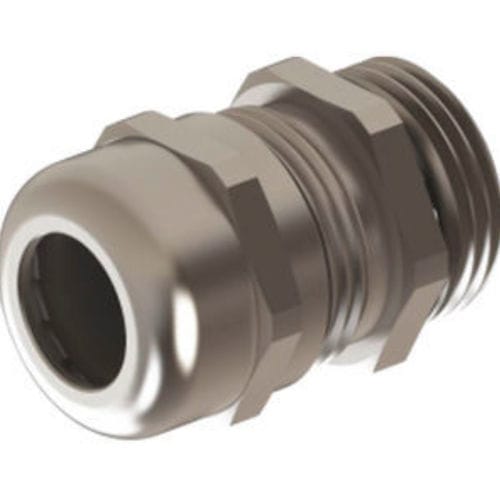

Presse-étoupe fileté ONSG series

en acier inoxydableen caoutchouc nitrile butadiène (NBR)en PA6

Nom du produit
Presse-étoupe métallique – NPT Acier inoxydable

Matériaux / Construction
Écrou de serrage : Acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
Insert de serrage : Polyamide PA6 V2
Anneau d'étanchéité : TPV
Corps du presse-étoupe : Acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L)
Joint torique : NBR
Filetage de connexion : NPT ANSI B1.20.1
Indice de protection : IP68 - 5 bar
Plage de température : -20 °C à +100 °C (standard) / -40 °C à +150 °C (étendue)

Propriétés clés

• Excellente résistance à la corrosion
• Surfaces lisses
• Montage facile
• Adapté à l'industrie agroalimentaire, à l'industrie pharmaceutique et aux applications on-/offshore

Données techniques (dimensions par filetage / code)
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70

Caractéristiques / Spécifications techniques

• Matériaux : Écrou et corps en acier inoxydable (1.4305/AISI303 - 1.4404/AISI316L) ; insert de serrage PA6 V2 ; anneau d'étanchéité TPV ; joint torique NBR
• Standard de filetage : NPT ANSI B1.20.1
• Indice de protection : IP68 jusqu'à 5 bar
• Plage de température : -20 °C à +100 °C (standard) et -40 °C à +150 °C (étendue)
• Applications typiques : Industrie agroalimentaire, industrie pharmaceutique, applications offshore et on-/offshore
• Codes / tailles disponibles : ONSG 01, ONSG 02/01, ONSG 02, ONSG 02/03, ONSG 03RS, ONSG 03, ONSG 03/05, ONSG 04, ONSG 04ES, ONSG 04/06, ONSG 05RS, ONSG 05/07, ONSG 06, ONSG 07, ONSG 08, ONSG 09, ONSG 18s, ONSG 18, ONSG 19s, ONSG 19 (voir le tableau des dimensions ci-dessus pour H/GL/clefs/plages de serrage)
