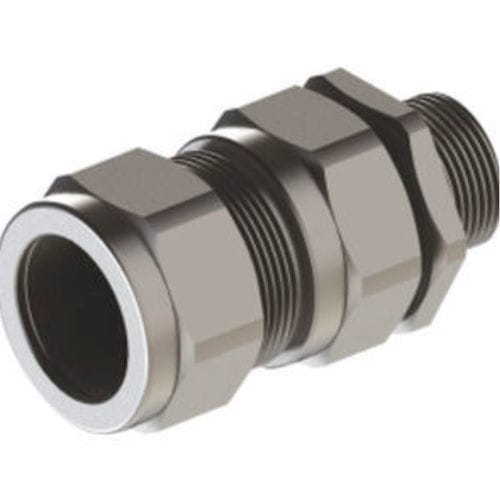

Presse-étoupe en laiton WACG series

en laiton nickeléen aluminiumen acier inoxydable

Produit
Presse-étoupes pour câbles blindés destinés aux applications industrielles - série WACG

Détails
Type : Presse-étoupe à compression simple WACG
Certificats : PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Matériaux : laiton MS58 (avec ou sans nickelage) ; acier inox AISI303 ; acier inox AISI316L ; aluminium
Normes : EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009 ; BS6121
Classe de protection : IP66 / IP68
Plages de température : NBR -30 °C à +120 °C ; Néoprène -40 °C à +100 °C ; Silicone -60 °C à +180 °C ; TPE/V -30 °C à +100 °C
Type de câble : SWA (single wire armour) ; STA et autres types de câbles en option

Données techniques
Product Size | Product Code | Thread | AG NPT | PG | A Min | B Min | B Max | Ø d (Armour) Min | Ø d (Armour) Max | GL min. mm | Wrench mm
16 | WACGXX/16/X | M16x1.5 | 1/2" | PG9 | 8.6 | 6.1 | 13.2 | 0.8 | 1.0 | 15 | 24
20ss | WACGXX/20ss/X | M20ssx1.5 | 1/2" | PG11ss | 8.6 | 6.1 | 13.2 | 0.8 | 1.0 | 15 | 24
20s | WACGXX/20s/X | M20sx1.5 | 1/2" | PG11s | 11.6 | 9.5 | 15.9 | 0.8 | 1.25 | 15 | 24
20 | WACGXX/20/X | M20x1.5 | 1/2" | PG13.5 | 13.9 | 12.5 | 20.9 | 0.8 | 1.25 | 15 | 30
25s | WACGXX/25s/X | M25sx1.5 | 3/4" | PG21s | 19.9 | 14.0 | 22.0 | 1.25 | 1.6 | 15 | 38
25 | WACGXX/25/X | M25x1.5 | 3/4" | PG21 | 19.9 | 18.2 | 26.2 | 1.25 | 1.6 | 15 | 38
32 | WACGXX/32/X | M32x1.5 | 1" | PG29 | 26.2 | 23.7 | 33.9 | 1.6 | 2.0 | 15 | 45
40 | WACGXX/40/X | M40x1.5 | 1 1/4" | PG36s | 33.9 | 27.9 | 40.4 | 1.6 | 2.0 | 15 | 55
50s | WACGXX/50s/X | M50sx1.5 | 1 1/2" | PG36 | 38.1 | 35.2 | 46.7 | 2.0 | 2.5 | 15 | 60
50 | WACGXX/50/X | M50x1.5 | 2" | PG42 | 44.0 | 40.4 | 53.1 | 2.0 | 2.5 | 15 | 70
63s | WACGXX/63s/X | M63sx1.5 | 2" | PG48 | 49.9 | 45.6 | 59.4 | 2.0 | 2.5 | 15 | 75
63 | WACGXX/63/X | M63x1.5 | 2 1/2" | - | 55.9 | 54.6 | 65.9 | 2.0 | 2.5 | 15 | 80
75s | WACGXX/75s/X | M75sx1.5 | 2 1/2" | - | 61.9 | 59.0 | 72.1 | 2.0 | 2.5 | 15 | 90
75 | WACGXX/75/X | M75x1.5 | 3" | - | 67.9 | 66.7 | 78.5 | 2.5 | 3.0 | 15 | 100
90 | WACGXX/90/X | M90x2 | 3" | - | 79.9 | 76.2 | 90.4 | 3.0 | 3.5 | 15 | 115
100 | WACGXX/100/X | M100x2 | - | - | 90.0 | 86.1 | 101.5 | 3.15 | 4.0 | 15 | 123
115 | WACGXX/115/X | M115x2 | - | - | 97.9 | 101.5 | 110.3 | 3.15 | 4.0 | 15 | 133
130 | WACGXX/130/X | M130x2 | - | - | 114.9 | 114.2 | 123.3 | 3.15 | 4.0 | 15 | 146

Caractéristiques / Spécifications techniques

• Type : presse-étoupe à compression simple pour câble blindé (WACG)
• Certificats : PT, CE, RoHS, ISO9001, ISO14001, ISO45001
• Matériaux disponibles : laiton MS58 (avec ou sans nickelage), acier inox AISI303, acier inox AISI316L, aluminium
• Conformité aux normes : EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009 ; BS6121
• Protection contre les entrées : IP66 / IP68
• Plages de température selon le matériau du joint : NBR -30 °C à +120 °C ; Néoprène -40 °C à +100 °C ; Silicone -60 °C à +180 °C ; TPE/V -30 °C à +100 °C
• Types de câbles pris en charge : SWA (single wire armour) ; STA et autres types en option
• Taille et données dimensionnelles disponibles : voir le tableau Données techniques ci‑dessus (Product Size, Product Code, filetage, désignation PG/AG, dimensions A/B, plage Ø blindage, GL min et tailles de clé)
