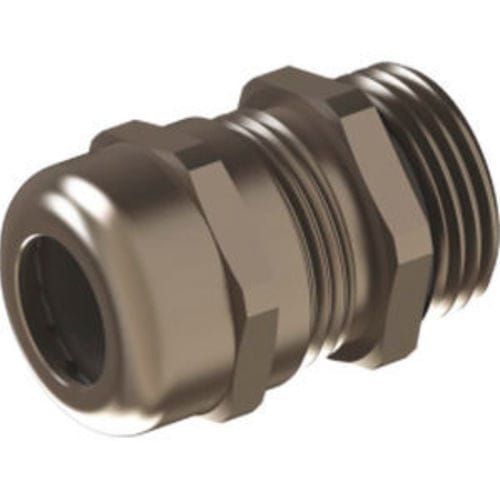

Presse-étoupe en laiton nickelé ONBG series
en caoutchouc nitrile butadiène (NBR)en PA6IP68

Presse-étoupe en laiton nickelé - ONBG series - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / IP68
Presse-étoupe en laiton nickelé - ONBG series - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / IP68
Presse-étoupe en laiton nickelé - ONBG series - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / IP68 - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en PA6, en caoutchouc nitrile butadiène (NBR), en laiton nickelé
Niveau de protection
IP68
Autres caractéristiques
NPT, antitraction
Diamètre du cable

Max: 70 mm
(2,76 in)

Min: 3 mm
(0,12 in)

Plage de serrage

Max: 70 mm
(2,8 in)

Min: 3 mm
(0,1 in)

Température de service

Max: 150 °C
(302 °F)

Min: -40 °C
(-40 °F)

Description

Produit
  • Presse-étoupes métalliques – Type standard NPT, série ONBG


Matériaux et composants
  • Écrou: laiton nickelé
  • Pièce de serrage: polyamide PA6 V2
  • Joint d'étanchéité: TPV
  • Corps du presse-étoupe: laiton nickelé
  • Joint torique: NBR
  • Filetage de raccordement: NPT ANSI B1.20.1


Propriétés générales
  • Indice de protection: IP68 - 5 bar
  • Plage de température: -20 °C à +100 °C; alternative -40 °C à +150 °C
  • Montage facile
  • Versions à filetage long disponibles
  • Haute protection contre la traction du câble


Données techniques
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
1/4" | ONBG 01 | 22 | 15 | 14 | 14 | 3 - 6,5
3/8" | ONBG 02/ 01 | 22 | 15 | 18 | 14 | 3 - 6,5
3/8" | ONBG 02 | 23 | 15 | 18 | 17 | 4 - 8
3/8" | ONBG 02/03 | 24,5 | 15 | 20 | 20 | 5 - 10
1/2" | ONBG 03RS | 26,5 | 15 | 22 | 22 | 4 - 10
1/2" | ONBG 03 | 26,5 | 15 | 22 | 22 | 6 - 12
1/2" | ONBG 03/05 | 28 | 15 | 24 | 24 | 10 - 14
3/4" | ONBG 04 | 28 | 15 | 27 | 24 | 10 - 14
3/4" | ONBG 04ES | 31,5 | 15 | 30 | 30 | 9 - 17
3/4" | ONBG 04/06 | 31,5 | 15 | 30 | 30 | 13 - 18
1" | ONBG 05RS | 31,5 | 15 | 34 | 30 | 9 - 17
1" | ONBG 05 | 31,5 | 15 | 34 | 30 | 13 - 18
1" | ONBG 05/07 | 38 | 15 | 40 | 40 | 18 - 25
11/4" | ONBG 06 | 38 | 18 | 43 | 40 | 18 - 25
11/2" | ONBG 07 | 43 | 18 | 50 | 50 | 22 - 32
2" | ONBG 08 | 48 | 20 | 65 | 64 | 33 - 44
2" | ONBG 09 | 48 | 20 | 70 | 75 | 45 - 50
21/2" | ONBG 18s | 48 | 20 | 75 | 75 | 45 - 55
21/2" | ONBG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONBG 19s | 58 | 24 | 90 | 90 | 50 - 63
3" | ONBG 19 | 61 | 24 | 100 | 100 | 60 - 70

Caractéristiques / Spécifications techniques
  • Matériaux: écrou et corps en laiton nickelé; pièce de serrage polyamide PA6 V2; joint d'étanchéité TPV; joint torique NBR
  • Filetage de raccordement: NPT ANSI B1.20.1
  • Indice de protection: IP68 jusqu'à 5 bar
  • Plages de température: -20 °C à +100 °C et -40 °C à +150 °C
  • Propriétés: montage facile, versions à filetage long, haute protection contre la traction
