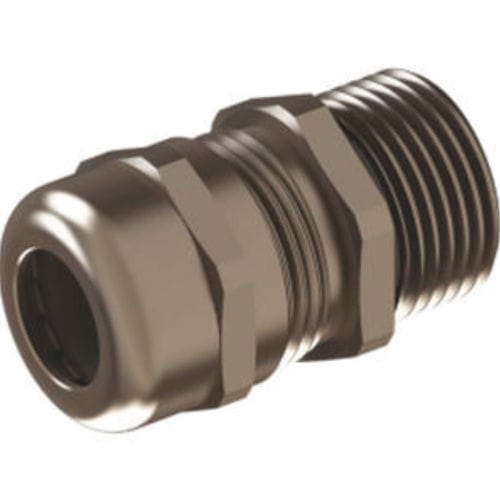

Presse-étoupe en métal OMBG 01/02

en caoutchouc nitrile butadiène (NBR)en PA6IP68

Produit
Presse-étoupes métalliques série OMBG/OPBG pour filetage métrique et PG. Corps et écrou en laiton nickelé, élément de serrage en polyamide PA6 V2, bague d'étanchéité en TPV et joint torique en NBR. Conçus pour une protection IP68 et une forte retenue mécanique.

Détails produit
Écrou : laiton nickelé
Elément de serrage : polyamide PA6 V2
Bague d'étanchéité : TPV
Corps : laiton nickelé
Joint torique : NBR
Filetage de connexion : métrique (EN 60423) / PG (DIN 40430)
Indice de protection : IP68 - 5 bar
Plage de température : standard -20 °C à +100 °C ; étendue -40 °C à +150 °C

Propriétés

• Large plage de serrage couvrant plusieurs codes et tailles
• Montage facile avec version à filetage long disponible
• Forte retenue mécanique adaptée aux installations industrielles
• Étanchéité fiable pour systèmes à filetage métrique et PG

Données techniques (presse-étoupes filetage métrique/PG)
Filetage AG | Code | H mm. | GL mm. | Clé B mm. | Clé C mm. | Plage de serrage mm.
M 12 x 1,5 | OMBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M 16 x 1,5 | OMBG 02/03 | 24,5 | 7 | 20 | 20 | 5 - 10
M 16 x 1,5 | OMBG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M 20 x 1,5 | OMBG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M 25 x 1,5 | OMBG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M 25 x 1,5 | OMBG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M 25 x 1,5 | OMBG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M 32 x 1,5 | OMBG 05/07 | 38 | 9 | 40 | 40 | 18 - 25
M 40 x 1,5 | OMBG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M 50 x 1,5 | OMBG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M 50 x 1,5 | OMBG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
PG 9 | OPBG 02/03 | 24,5 | 6 | 20 | 20 | 5 - 12
PG 9 | OPBG 02/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/05 | 28 | 6 | 24 | 24 | 10 - 14
PG 13,5 | OPBG 04/05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 16 | OPBG 05/06 | 31,5 | 6,5 | 30 | 30 | 13 - 18
PG 21 | OPBG 06RS | 31,5 | 7 | 30 | 30 | 9 - 17
PG 29 | OPBG 07/08 | 43 | 8 | 50 | 50 | 22 - 32
PG 36 | OPBG 08/09 | 47 | 10 | 60 | 57 | 30 - 38
PG 42 | OPBG 09/10 | 48 | 12 | 65 | 64 | 33 - 44

Caractéristiques techniques

• Matériaux : écrou et corps - laiton nickelé ; élément de serrage - polyamide PA6 V2 ; bague d'étanchéité - TPV ; joint torique - NBR
• Filetages pris en charge : métrique (EN 60423) et PG (DIN 40430)
• Indice de protection : IP68 jusqu'à 5 bar
• Plages de température : standard -20 °C à +100 °C ; étendue -40 °C à +150 °C
• Caractéristiques : large plage de serrage, version à filetage long, forte retenue mécanique, montage facile
• Tailles/codes disponibles avec plages de serrage et dimensions de clé comme indiquées ci‑dessus
