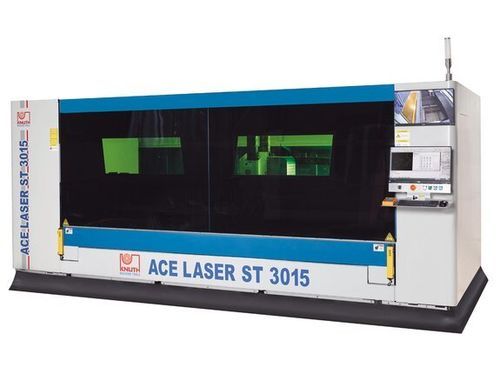

Machine de découpe laser ACE.ST 3015 6.0R

pour métalde tôleCNC

Description Les machines de la série ACE.Laser ST sont des systèmes de découpe laser à fibre conçus pour l’usinage de grandes tôles dans un encombrement réduit. Tous les composants sont éprouvés et optimisés pour le processus de découpe. La machine comprend un package de découpe complet avec aspiration filtrée. La table motorisée extensible permet un chargement et un déchargement rapides en limitant l’espace au sol requis. L’ACE.Laser ST convient aux applications industrielles de découpe laser, de la pièce unique complexe à la production en série dans les secteurs de l’électronique, de l’aéronautique et de l’automobile.

Points forts

• Conception compacte et excellente qualité de faisceau
• Table de coupe rétractable motorisée pour chargement/déchargement rapide
• Pack complet de découpe avec système d’extraction filtré adapté
• Service KNUTH complet : installation, mise en service et maintenance

Zone de travail Dimensions table : 3.000 mm x 1.500 mm
Poids pièce (max.) : 1.000 kg

Courses Course axe X : 1.530 mm
Course axe Y : 3.050 mm
Course axe Z : 100 mm

Avances rapides Avance rapide X-/Y : 80 m/min
Avance rapide Z : 40 m/min

Précisions Précision de positionnement : 0,03 mm/m
Répétabilité : 0,03 mm/m

Laser Puissance laser à fibre : 6.000 W
Longueur d’onde : 1,08 ± 10% µm
Puissance du faisceau max. : 6.000 W
Consommation électrique : 6,5 kW
Capacité de coupe acier de construction : 22 mm
Capacité de coupe acier inoxydable : 14 mm
Capacité de coupe aluminium : 12 mm

Puissances d’entraînement Puissance entraînement axe X : 1,7 kW
Puissance entraînement axe Y : 2,4 kW
Puissance entraînement axe Z : 0,4 kW

Dimensions et poids Dimensions (L x l x H) : 4,75 m x 2,26 m x 2,1 m
Poids : 5.350 kg

Détails produit

• Grande surface de travail 3000 x 1500 mm ; sources laser fibre disponibles jusqu’à 6000 W
• Table extractible pour un chargement/déchargement rapide hors de l’enceinte
• Mécanisme extractible robuste capable de supporter jusqu’à 1.000 kg en position déployée
• Portique rigide entraîné de manière synchrone des deux côtés
• Conformité aux tolérances de perpendicularité pour découpe laser selon DIN EN ISO 9013-1
• Châssis soudé et traité thermiquement pour éliminer les contraintes et garantir la répétabilité
• Guidages linéaires de précision, faibles besoins d’entretien et adaptés aux hautes vitesses
• Entraînements crémaillère/ pignon de haute précision sur les axes X et Y
• Servomoteurs puissants pour haute dynamique et application précise des paramètres de coupe
• Enceinte fermée et fenêtre d’observation pour sécurité opérateur
• Boîtier de commande manuel fourni pour réglages rapides

Commande

• Commande CNC performante avec grand écran et interface intuitive
• Présentation centralisée des fonctions pour une prise en main rapide
• Moniteur additionnel et caméras intégrées pour surveillance des opérations
• Accès à distance via Ethernet pour diagnostic et maintenance
• Vannes proportionnelles pour réglage des pressions de gaz pendant la découpe

Logiciel d’imbrication

• CypCut : logiciel d’imbrication et de découpe compatible Ai, DXF, PLT, LXD
• Base technologique avec paramètres de coupe et cycles prédéfinis
• Imbrication automatique pour gain de temps et optimisation des chutes

Tête de coupe

• Modèles jusqu’à 4 kW : tête RayTools ; modèle 6 kW : tête BOCI BLT
• Protection anti-collision intégrée, positionnement automatique du point focal et contrôle de hauteur
• Ajustement continu du foyer selon l’état du matériau
• Conception facilitant la maintenance

Source laser

• Lasers fibre Raycus : haute efficacité électro-optique, bonne qualité de faisceau
• Systèmes durables et peu d’entretien réduisant les coûts d’exploitation
• Refroidissement par eau pour stabilité thermique des composants

Aspiration / Filtration

• Extraction filtrée puissante dimensionnée selon la puissance laser
• Filtration efficace des particules et fumées pour protection des opérateurs et qualité produit

Caractéristiques techniques

• Dimensions table : 3.000 mm x 1.500 mm
• Poids max. pièce : 1.000 kg
• Courses (X / Y / Z) : 1.530 mm / 3.050 mm / 100 mm
• Avances rapides X-/Y : 80 m/min ; Z : 40 m/min
• Précision positionnement / Répétabilité : 0,03 mm/m
• Puissance laser fibre : 6.000 W ; longueur d’onde : 1,08 ±10% µm
• Consommation électrique : 6,5 kW
• Capacités de coupe : acier 22 mm ; inox 14 mm ; aluminium 12 mm
• Puissances entraînements (X / Y / Z) : 1,7 kW / 2,4 kW / 0,4 kW
• Dimensions machine : 4,75 m x 2,26 m x 2,1 m
• Poids : 5.350 kg
