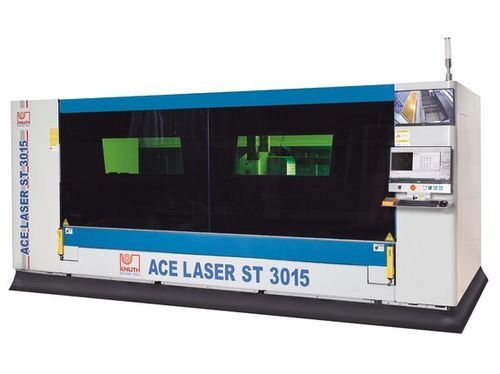

Machine de découpe laser à fibre ACE.ST 3015 1.5R

pour métalde tôleCNC

Description
La ACE.Laser ST 3015 1.5R est une machine de découpe laser à fibre compacte conçue pour l’usinage efficace de grandes tôles métalliques tout en limitant l’emprise au sol. Elle est fournie avec un pack de découpe complet incluant une extraction filtrée et une table extensible motorisée pour un chargement/déchargement rapide. Adaptée à la pièce unitaire comme à la production en série dans des secteurs exigeants (électronique, aéronautique, automobile).

Points forts

• Encombrement réduit et excellente qualité de faisceau
• Table de coupe escamotable motorisée pour faciliter le chargement/déchargement
• Pack de découpe complet avec extraction filtrée
• Service complet : installation, mise en service et maintenance

Zone de travail
Dimensions table : 3000 mm x 1500 mm
Poids pièce (max.) : 1000 kg

Courses
Course axe X : 1530 mm
Course axe Y : 3050 mm
Course axe Z : 100 mm

Avances rapides
Avance rapide X/Y : 80 m/min
Avance rapide Z : 40 m/min

Précisions
Précision de positionnement : 0,03 mm/m
Répétabilité : 0,03 mm/m

Laser
Laser à fibre (configuration) : 1500 W
Longueur d’onde : 1,08 ± 10% µm
Puissance de faisceau max. : 1500 W
Puissance absorbée : 5,3 kW
Capacité de coupe acier : 12 mm
Capacité de coupe inox : 4 mm
Capacité de coupe aluminium : 3 mm

Alimentation et entraînements
Puissance d’entraînement axe X : 1,7 kW
Puissance d’entraînement axe Y : 2,4 kW
Puissance d’entraînement axe Z : 0,4 kW

Dimensions et masse
Dimensions (L x l x h) : 4,75 m x 2,26 m x 2,10 m
Poids : 5250 kg

Détails produit

• Grande surface de travail 3000 x 1500 mm ; sources fibre disponibles de 1,5 kW à 6 kW dans la série.
• La table peut être extraite de l’encombrement pour un chargement/déchargement rapide.
• Mécanisme d’extraction robuste supportant jusqu’à 1000 kg en position étendue.
• Poutre rigide à la torsion entraînée de façon synchrone sur les deux côtés.
• Respecte les tolérances de perpendicularité selon DIN EN ISO 9013-1.
• Châssis soudé traité thermiquement pour garantir l’absence de contraintes et la répétabilité.
• Guides linéaires de précision exigeant peu d’entretien pour vitesses de coupe élevées.
• Entraînements crémaillère-pignon de haute précision pour un positionnement fiable.
• Servomoteurs puissants pour une dynamique élevée et une qualité de coupe optimale.
• Zone de coupe totalement fermée avec hublot de sécurité pour observation du processus.
• Commande portable fournie pour une mise en service rapide.

Commande

• Commande CNC performante avec grand écran et interface intuitive.
• Affichage centralisé des fonctions pour réduire les temps de formation.
• Moniteur supplémentaire pour surveillance via caméras intégrées.
• Accès distant pour diagnostic et maintenance via Ethernet.
• Vannes proportionnelles pour le réglage des pressions de gaz pendant la découpe.

Logiciel d’imbrication

• CypCut : logiciel d’imbrication et de découpe compatible Ai, DXF, PLT, LXD.
• Base technologique avec paramètres de coupe et cycles prédéfinis.
• Imbrication automatique pour gain de temps et optimisation du matériau.

Tête de coupe

• Modèles jusqu’à 4 kW : tête RayTools ; versions 6 kW : tête BOCI BLT.
• Protection anti-collision intégrée, positionnement automatique du foyer et contrôle de hauteur.
• Mise au point continue selon condition du matériau en cours d’exécution.
• Conception facilitant les opérations de maintenance.

Source laser

• Lasers fibre Raycus : haute efficacité électro-optique et excellente qualité de faisceau.
• Source sans entretien réduisant les coûts d’exploitation.
• Refroidissement par eau pour stabilité thermique et protection des composants.

Aspiration / filtration

• Extraction filtrée dimensionnée selon la puissance laser incluse en standard.
• Filtration efficace des particules et fumées pour la santé de l’opérateur et la longévité de la machine.

Caractéristiques techniques

• Dimensions table : 3000 mm x 1500 mm
• Poids pièce max. : 1000 kg
• Courses X / Y / Z : 1530 mm / 3050 mm / 100 mm
• Avances rapides : X/Y = 80 m/min ; Z = 40 m/min
• Précision / répétabilité : 0,03 mm/m
• Source laser : fibre 1500 W (série jusqu’à 6000 W)
• Puissance absorbée : 5,3 kW
• Capacités de coupe (exemples) : acier 12 mm ; inox 4 mm ; aluminium 3 mm
• Dimensions machine : 4,75 m x 2,26 m x 2,10 m
• Poids machine : 5250 kg
• Puissances entraînements : X 1,7 kW / Y 2,4 kW / Z 0,4 kW
