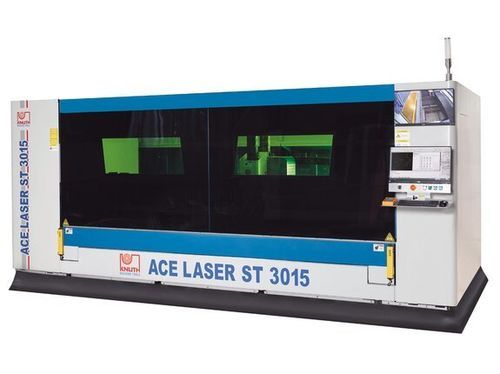

Machine de découpe laser à fibre ACE.ST 3015 3.0R

pour métalde tôleCNC

Présentation
La ACE.Laser ST 3015 3.0R est une machine de découpe laser industrielle compacte pour tôles grand format, zone de travail 3000×1500 mm et source laser fibre 3.000 W. L’unité est fournie avec extraction par filtre et table amovible motorisée pour un chargement/déchargement efficace.

Points forts

• Zone de travail 3000×1500 mm ; puissance laser en variantes configurables
• Table télescopique motorisée pour chargement/déchargement rapide
• Ensemble de découpe complet avec extraction filtrée
• Fourniture de service : installation, mise en service et maintenance

Zone de travail
Dimensions table : 3.000 mm x 1.500 mm ; Poids max. pièce (table extensible) : 1 000 kg

Courses
Course X : 1.530 mm ; Course Y : 3.050 mm ; Course Z : 100 mm

Avances rapides
Avance rapide X/Y : 80 m/min ; Avance rapide Z : 40 m/min

Précisions
Précision de positionnement : 0,03 mm/m ; Répétabilité : 0,03 mm/m

Laser
Laser fibre nominal : 3.000 W ; Longueur d’onde ≈ 1,08 µm ; Puissance max. du faisceau : 3.000 W ; Puissance absorbée : 6,5 kW ; Capacités : acier 18 mm, inox 8 mm, aluminium 6 mm

Puissances d’entraînement
Axe X : 1,7 kW ; Axe Y : 2,4 kW ; Axe Z : 0,4 kW

Dimensions et poids
Dimensions totales (L×l×H) : 4,75 m x 2,26 m x 2,1 m ; Poids : 5.300 kg

Caractéristiques produit

• Table extractible montée sur mécanisme robuste ; capacité jusqu’à 1 000 kg en position étendue
• Portique résistant à la torsion entraîné de façon synchrone des deux côtés
• Bâti soudé et traité thermiquement pour suppression des contraintes et répétabilité
• Guides linéaires et entraînements crémaillère-pignon pour faible maintenance et précision
• Carénage fermé avec fenêtre de sécurité et boîtier de commande portatif pour réglage

Commande

• CNC performant avec grand écran et interface intuitive
• Affichage centralisé des fonctions machine et formation courte
• Moniteur supplémentaire et caméras intégrées pour supervision ; accès Ethernet pour diagnostic
• Vannes proportionnelles pour réglage des pressions de gaz de coupe

Logiciel d’imbrication

• CypCut : prise en charge Ai, DXF, PLT, LXD
• Base technologique avec paramètres et cycles prédéfinis
• Imbrication automatique pour optimisation du matériau

Tête de coupe

• Jusqu’à 4 kW : tête RayTools ; version 6 kW : BOCI BLT
• Protection anti-collision, positionnement automatique du foyer et contrôle de hauteur
• Réglage continu du foyer pendant l’exécution

Source laser

• Lasers Raycus à haute efficacité électro-optique et bonne qualité de faisceau
• Conception sans entretien et refroidissement par eau pour stabilité thermique

Aspiration

• Extraction filtrée dimensionnée sur la puissance laser
• Filtration efficace des particules et vapeurs pour protection opérateur et qualité

Équipement standard

• Système CNC FSCUT2000 avec télécommande et 2 caméras
• Logiciel CypCut d’imbrication et découpe
• Tête autofocus (selon variante), système d’extraction et refroidissement par eau
• Manuel d’utilisation

Options

• Sécheurs d’air comprimé frigorifiques, détendeurs pour O2/N2, solutions d’extraction supplémentaires

Spécifications techniques

• Modèle : ACE.Laser ST 3015 3.0R
• Zone de travail : 3.000×1.500 mm
• Poids max. pièce : 1.000 kg
• Courses X/Y/Z : 1.530 / 3.050 / 100 mm
• Avance rapide X/Y : 80 m/min ; Z : 40 m/min
• Précision / Répétabilité : 0,03 mm/m
• Laser fibre : 3.000 W ; Puissance absorbée : 6,5 kW
• Capacités de coupe : acier 18 mm ; inox 8 mm ; aluminium 6 mm
• Dimensions (L×l×H) : 4,75 m x 2,26 m x 2,1 m ; Poids : 5.300 kg
