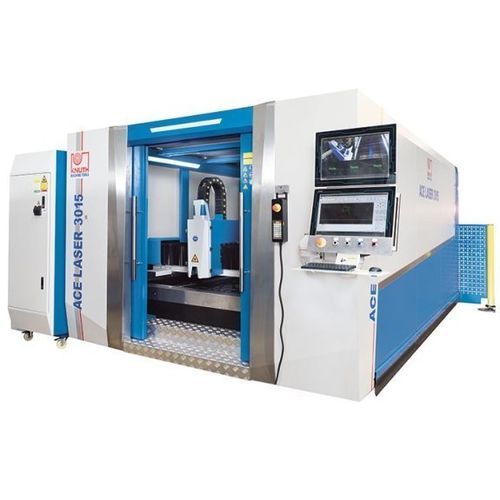

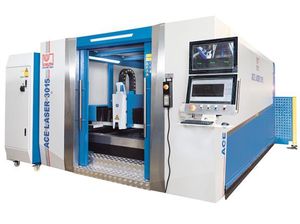

Machine de découpe laser ACE Laser 6020 2.0 R

pour métalde tôleCNC

Présentation
La gamme ACE Laser propose des installations de découpe au laser à fibre adaptées aux applications industrielles. Conçues pour le processus de coupe, elles assurent une qualité de pièce répétable, productivité, sécurité et fiabilité d’exploitation. Une configuration standard complète, comprenant table échangeable automatique et extraction filtrée, prend en charge la production de la pièce unique jusqu’aux grandes séries dans les secteurs de l’électronique, de l’aéronautique et de l’automobile.

Points forts

• Construction portique avec entraînements bilatéraux et zone de travail jusqu’à 6 000 x 2 000 mm
• Ensemble de découpe complet incluant extraction filtrée et table navette automatique
• Services KNUTH : installation, mise en service et maintenance

Caractéristiques techniques — Zone de travail
Dimensions table : 6.000 mm x 2.000 mm
Poids pièce (max.) : 2.000 kg
Accélération axes X/Y : 8 m/s²
Accélération axe Z : 5 m/s²

Caractéristiques techniques — Courses
Course axe X : 2.020 mm
Course axe Y : 6.050 mm
Course axe Z : 120 mm

Caractéristiques techniques — Avances rapides
Avance rapide : 80 m/min
Temps de changement table : 15 s - 20 s

Caractéristiques techniques — Précisions
Précision de positionnement : 0,05 mm/m
Répétabilité : 0,03 mm/m

Caractéristiques techniques — Laser
Laser à fibre (standard) : 2.000 W (Raycus)
Longueur d’onde : 1,08 ± 10% µm
Puissance du faisceau max. : 2.000 W
Puissance absorbée : 6,5 kW
Tension d’alimentation : AC 380V ± 10%, 50/60Hz, 3xL+N
Capacité de coupe — acier de construction : 14 mm ; inox : 5 mm ; aluminium : 4 mm

Caractéristiques techniques — Puissances d’entraînement
Puissance entraînement X : 2 kW
Puissance entraînement Y : 2 kW
Puissance entraînement Z : 0,4 kW

Caractéristiques techniques — Dimensions et poids
Dimensions (L x l x h) : 16,3 m x 4,74 m x 2,15 m
Poids : 17.800 kg

Détails produit

• Architecture portique avec entraînement des deux côtés et grandes zones de travail adaptées aux formats de tôle courants
• Portique Y en fonte d’aluminium pour faible masse et rigidité améliorant la dynamique
• Bâti soudé et traité thermiquement pour éliminer les contraintes liées à la fabrication et maintenir l’alignement
• Guidages linéaires de précision conçus pour longue durée et vitesses de coupe élevées
• Transmission crémaillère-pignon sur axes Z et Y pour précision de positionnement
• Servomoteurs sur tous les axes
• Carénage machine et système d’extraction filtrée pour la sécurité ; fenêtres de protection pour observation du procédé
• Système de table navette automatique permettant chargement/déchargement pendant la coupe afin de réduire les temps morts
• Tolérances de perpendicularité/carré conformes à la norme DIN EN ISO 9013-1

Commande & logiciel

• Interface utilisateur optimisée, simple d’utilisation
• Base de données technologique avec paramètres de coupe et cycles prédéfinis pour différents métaux
• Logiciel facilitant la sélection des paramètres de processus et l’imbrication (nesting)
• Électrovannes et valves proportionnelles pour la régulation des pressions de gaz depuis la commande

Tête de coupe

• Tête RayTools avec réglage motorisé du point focal, protection anti-collision intégrée et contrôle de hauteur
• Guidage du faisceau sans entretien via câble fibre optique flexible
• Tête BOCI disponible pour installations de plus forte puissance (≈ ≥ 6 kW)

Sources laser

• Laser à fibre à l’ytterbium (Raycus) disponible de 1.000 à 6.000 W pour compromis qualité/production
• Source conçue pour réduire les opérations de maintenance et les coûts d’exploitation

Équipement standard (exemples)

• Système complet avec commande CNC (FSCUT2000 / CypCut) — grand écran, télécommande, accès distant, bibliothèque matériaux, nesting
• Tête de coupe haute pression avec autofocus automatique
• Enceinte de protection avec portes frontales verrouillées et vitres de sécurité
• Table échangeable automatique (shuttle)
• Unité d’extraction et de filtration (collecteur de poussières)
• Système de lubrification centralisée
• Refroidissement par eau en circuit fermé pour la source laser
• Console gaz automatique avec électrovannes pour O2 et N2

Équipements optionnels (exemples)

• Sécheurs d’air comprimé réfrigérés (point de rosée +3°C, débit 0,88 m3/min, filtres inclus)
• Détendeurs de pression pour différentes plages de bouteilles O2/N2
• Packages logiciels supplémentaires (nesting offline, CAD/CAM)

Caractéristiques techniques

• Modèle : ACE Laser 6020 2.0 R
• Table de travail : jusqu’à 6.000 x 2.000 mm
• Puissance laser fibre (standard) : 2.000 W (Raycus)
• Épaisseur de coupe max. (acier) : 14 mm
• Avance rapide : 80 m/min
• Précision de positionnement : 0,05 mm/m — Répétabilité : 0,03 mm/m
• Dimensions : 16,3 m x 4,74 m x 2,15 m — Poids : 17.800 kg
