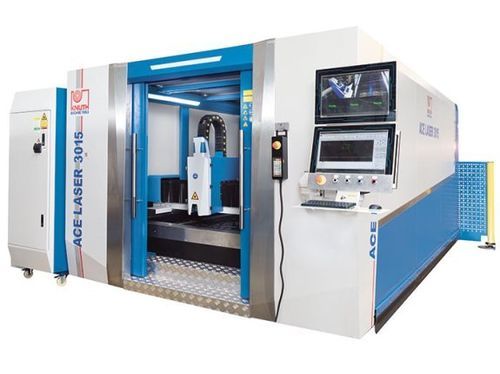

Machine de découpe laser à fibre ACE Laser 4020 6.0 R

pour métalde tôleCNC

Description générale
La gamme ACE Laser fournit un système de découpe laser à fibre conçu pour des applications industrielles avec qualité de pièce reproductible. Les configurations couvrent la pièce unitaire jusqu’à la production en grande série. L’équipement standard garantit sécurité, productivité et intégration aisée en ligne de production.

Points forts

• Construction portique avec entraînements bilatéraux
• Ensemble de découpe complet incluant extraction avec filtre
• Service KNUTH : installation, mise en service et maintenance

Détails du produit

• Construction en portique avec entraînement des deux côtés et surfaces de travail de 3 000 x 1 500 mm jusqu’à 6 000 x 2 000 mm
• Portique axe Y en aluminium injecté pour faible poids et grande rigidité améliorant la dynamique
• Bâti soudé et traité thermiquement pour éliminer les contraintes et garantir un alignement durable
• Guidages linéaires de précision, conçus pour faible maintenance et vitesses de coupe élevées
• Entraînements à crémaillère de haute précision sur les axes Y et Z pour un positionnement fiable
• Servomoteurs sur tous les axes pour une cinématique constante
• Carénage fermé avec vitres de protection pour la sécurité opérateur et l’observation du processus
• Table lancée automatique permettant chargement/déchargement pendant la coupe et réduction des temps morts
• Tolérances de perpendicularité / équerrage conforme DIN EN ISO 9013-1

Commande

• Interface utilisateur ergonomique optimisée pour une mise en service rapide
• Base de données technologique avec paramètres de coupe et cycles prédéfinis selon matériaux
• Logiciel d’imbrication et sélection des paramètres pour optimiser le traitement des dossiers
• Soupapes électromagnétiques et proportionnelles contrôlées par CNC pour la régulation des gaz

Tête de coupe

• Tête RayTools avec réglage motorisé de la position de focalisation, protection anti-collision intégrée et contrôle de hauteur
• Conduite de faisceau par fibre optique flexible, sans entretien
• Pour les configurations à partir de 6 kW : tête haute performance BOCI pour coupe haute puissance

Sources laser

• Laser fibre Ytterbium (Raycus) de 1 000 à 6 000 W, conception sans maintenance
• Faibles coûts d’exploitation et d’entretien grâce à la technologie fibre
• Puissances supérieures disponibles sur demande

Caractéristiques / spécifications techniques

• Zone de travail
  Dimensions table: 4.000 mm x 2.000 mm
  Poids pièce (max.) : 1.500 kg
  Accélération axes X/Y : 10 m/s²
  Accélération axe Z : 5 m/s²
• Courses
  Course X: 2.020 mm
  Course Y: 4.050 mm
  Course Z: 100 mm
• Avances rapides
  Avance rapide: 100 m/min
  Temps de changement table: 12 s - 17 s
• Précisions
  Précision de positionnement: 0,03 mm/m
  Répétabilité: 0,02 mm/m
• Laser
  Laser fibre: 6.000 W
  Longueur d’onde: 1,08 ± 10% µm
  Puissance faisceau max.: 6.000 W
  Fréquence d’impulsion: 50 ~ 20k Hz
  Puissance absorbée: 20 kW
  Tension: AC 380V ± 10%, 50/60Hz, 3xL+N
  Capacité de coupe acier: 22 mm
  Capacité de coupe inox: 14 mm
  Capacité de coupe aluminium: 12 mm
• Puissances d’entraînement
  Entraînement X: 1 kW
  Entraînement Y: 1,5 kW
  Entraînement Z: 0,4 kW
• Dimensions et poids
  Dimensions (L x l x H): 10,34 m x 4,28 m x 2,2 m
  Poids: 9.000 kg
