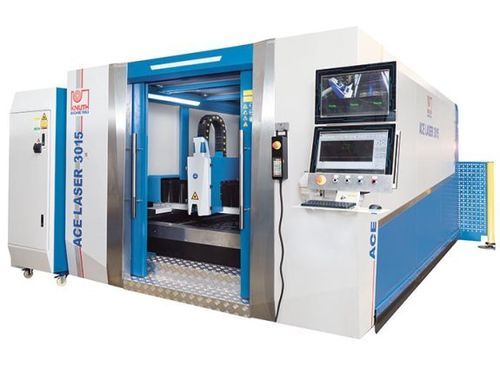

Machine de découpe laser à fibre ACE Laser 3015 6.0 R

pour métalde tôleCNC

Présentation
L'ACE Laser 3015 6.0 R est une machine de découpe laser à fibre en portique, destinée à la découpe industrielle de tôles. Elle offre une zone utile de 3 000 × 1 500 mm et une source fibre de 6 kW, adaptée aux pièces unitaires comme à la production en série avec qualité de coupe stable et répétabilité.

Points forts

• Construction portique à entraînement bilatéral pour formats feuilles larges
• Système de table navette automatique pour chargement/déchargement pendant la coupe
• Extracteur de poussières intégré et console gaz automatique

Construction et zone de travail

• Châssis soudé et détendu thermiquement pour stabilité géométrique durable
• Portique Y en aluminium moulé sous pression : faible masse et forte rigidité pour une meilleure dynamique
• Guidages linéaires de précision et entraînements crémaillère/pignon de haute qualité sur X/Y/Z
• Servomoteurs puissants sur tous les axes pour accélérations élevées
• Carenage de protection avec fenêtres en verre de sécurité pour observation opérateur

Commande & logiciel

• Interface CNC ergonomique avec base de données technologique et cycles prédéfinis
• Logiciel CypCut (CAO/FAO) et fonctions d’imbrication, compatibilité Ai, DXF, PLT, LXD
• Accès distant pour diagnostic et maintenance
• Électrovannes et valves proportionnelles pilotées par la commande pour régulation des gaz

Tête de coupe

• Tête RayTools avec réglage de focus motorisé, protection anti-collision et contrôle de hauteur
• Guidage du faisceau par fibre optique flexible, sans maintenance
• Tête BOCI en option pour configurations haute performance (≥ 6 kW)

Source laser

• Laser fibre Ytterbium (Raycus) — 6 000 W standard; conception peu exigeante en maintenance
• Puissances supérieures disponibles sur demande

Equipement standard

• Carter machine avec portes avant verrouillables et vitres de protection
• Système de table navette automatique avec dispositifs de sécurité
• Séparateur de poussière et unité de filtration fournis
• Système de lubrification centralisé et refroidisseur d’eau
• Console gaz automatique oxygène/azote avec électrovannes pilotées CNC

Caractéristiques techniques

• Modèle : ACE Laser 3015 6.0 R
• Zone de travail : 3 000 × 1 500 mm — Poids max. pièce : 1 000 kg
• Accélérations axes : X/Y 10 m/s²; Z 5 m/s²
• Courses : X 1 520 mm; Y 3 050 mm; Z 100 mm
• Avance rapide : 100 m/min — Temps de changement table : 10–15 s
• Précision positionnement : 0,03 mm/m — Répétabilité : 0,02 mm/m
• Laser : fibre 6 000 W; longueur d’onde ≈ 1,08 µm; fréquence impulsions 50–20 000 Hz
• Consommation : 20 kW — Alimentation : AC 380V ±10%, 50/60 Hz, 3xL+N
• Capacités de coupe : acier 22 mm; inox 14 mm; aluminium 12 mm
• Puissances entraînement : X 1 kW; Y 1,5 kW; Z 0,4 kW
• Dimensions (L×l×H) : 9,8 m × 3,7 m × 2,15 m — Poids env. 8 000 kg
