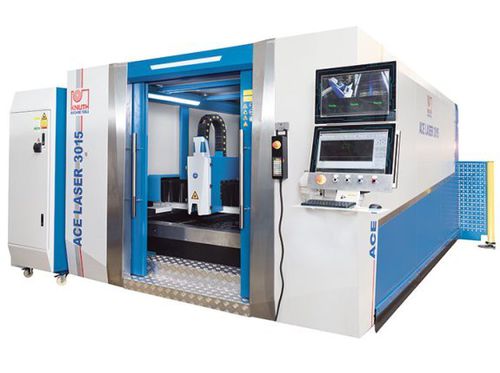

Machine de découpe laser à fibre ACE Laser 4020 2.0 R

pour métalde tôleCNC

Description
Le modèle ACE Laser 4020 2.0 R est une machine de découpe laser à fibre destinée aux applications industrielles. Sa construction portique avec table échangeuse automatique permet de réaliser des pièces unitaires comme des séries tout en assurant une qualité de coupe reproductible et une productivité élevée.

Points forts

• Construction portique avec entraînements bilatéraux pour grands formats
• Table échangeuse automatique réduisant les temps d’arrêt
• Extraction et unité de filtration intégrées pour traitement des fumées et poussières
• Service KNUTH complet : installation, mise en service, maintenance

Conception et construction

• Portique axe Y en fonte d’aluminium pour faible masse et haute rigidité, assurant une bonne dynamique
• Bâti soudé et détendu thermiquement pour éliminer les contraintes et garantir la précision dans le temps
• Guidages linéaires de précision et entraînements crémaillère/pignon sur X/Y/Z pour un positionnement fiable
• Servomoteurs puissants sur tous les axes pour accélérations élevées et mouvements reproductibles
• Carénage de sécurité avec fenêtres en verre de protection pour observation du procédé

Commande & logiciels

• Commande CNC conviviale (FSCUT2000 / CypCut selon configuration) avec grand écran
• Base de données technologique avec paramètres de coupe pré-réglés
• Compatibilité formats Ai, DXF, PLT, LXD et fonctions d’imbrication (CypNest)
• Régulation des gaz via électrovannes et vannes proportionnelles pilotées depuis la commande

Tête de coupe

• Tête RayTools avec réglage motorisé du foyer, protection anti-collision et contrôle de hauteur
• Transmission du faisceau par fibre flexible, sans entretien
• Tête BOCI disponible pour puissances très élevées (≥ 6 kW)

Sources laser

• Sources laser fibre Itterbium (Raycus ou équivalent) disponibles de 1 000 à 6 000 W
• Source sans entretien réduisant les coûts d’exploitation; puissances supérieures sur demande

Filtration & extraction

• Séparateur de poussières et unité de filtration intégrée avec haute efficacité de dépoussiérage

Equipement standard & options

• Standard : commande CNC (FSCUT2000), tête RayTools (autofocus), cabine de protection, système de changement de table automatique, aspiration/filtration, lubrification centralisée, circuit de refroidissement, console gaz automatique
• Options : sécheur frigorifique d’air comprimé, régulateurs haute pression pour gaz (O2/N2), kits d’aspiration supplémentaires, packs logiciels (CypNest, licences hors ligne)

Caractéristiques techniques

• Zone de travail : Table 4 000 mm x 2 000 mm; Poids maxi pièce : 1 500 kg
• Courses : X = 2 020 mm; Y = 4 050 mm; Z = 100 mm
• Accélérations : X/Y = 10 m/s²; Z = 5 m/s²
• Avance rapide : 100 m/min; Temps de changement de table : 12–17 s
• Précisions : Positionnement 0,03 mm/m; Répétabilité 0,02 mm/m
• Laser : Fibre 2 000 W; Longueur d’onde 1,08 ± 10% µm; Fréquence d’impulsion 50–5k Hz; Puissance absorbée 6,5 kW; Alimentation AC 380V ± 10%, 50/60Hz, 3xL+N
• Capacités de coupe : Acier construction 16 mm; Acier inox 6 mm; Aluminium 5 mm
• Motorisations : X 1 kW; Y 1,5 kW; Z 0,4 kW
• Dimensions & masse : 10,34 m x 4,28 m x 2,2 m; Poids 9 000 kg
