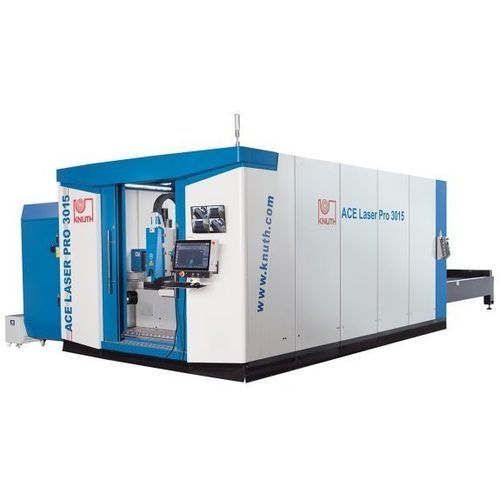

Machine de découpe laser à fibre ACE Laser PRO 4020 30R

pour métalde tôlepour l'industrie automobile

Présentation
Les machines ACE-Laser PRO constituent un système de découpe laser industriel conçu pour assurer productivité, sécurité et qualité de pièces. Adaptées à la pièce unique complexe comme à la production de grandes séries dans l'électronique, l'aéronautique et l'automobile.

Points forts

• Puissances laser fibre de 12 à 30 kW (configuration présentée : 30 kW)
• Bâti soudé traité thermiquement pour stabilité dimensionnelle
• Système complet de découpe avec aspiration filtrée et collecteur de poussières
• Système de changement de table automatique pour réduire les temps auxiliaires
• Service KNUTH : installation, mise en service et maintenance

Zone de travail
Dimensions table : 4.000 mm x 2.000 mm
Poids max. de la pièce : 2.500 kg
Accélération axes X/Y : 15 m/s²
Accélération axe Z : 15 m/s²

Courses
Course axe X : 2.050 mm
Course axe Y : 4.100 mm
Course axe Z : 370 mm

Avances rapides
Avance rapide X/Y : 180 m/min
Avance rapide Z : 35 m/min
Temps de changement de table : 20 s - 23 s

Précisions
Précision de positionnement : 0,03 mm/m
Répétabilité : 0,03 mm/m

Laser
Puissance laser fibre : 30.000 W (CW)
Puissance du faisceau max. : 30.000 W
Tension d'alimentation : AC 380V ± 10%
Capacités de coupe (acier/inox/aluminium) : 50 / 40 / 30 mm

Puissance d'entraînement
Puissance axe X : 2,9 kW
Puissance axe Y : 1,3 kW
Puissance axe Z : 0,75 kW

Dimensions et poids
Dimensions totales (L x l x H) : 11,54 m x 4,1 m x 2,52 m
Poids : 9.288 kg

Commande et logiciel

• Commande CNC FSCUT8000 sur bus EtherCAT, développée pour lasers à fibre > 8 kW
• Interface opérateur orientée production
• HypCut : logiciel pour planification et ordonnancement de production

Tête de coupe

• Têtes BLT 6 intelligentes pour lasers jusqu'à 40 kW
• Parcours optique et lentilles optimisés, double protection poussière
• Fonctions Smart-Piercing et Auto-Recut pour coupe air/N2
• Auto-Recut : capteur temps réel détecte les zones non coupées et recoupe automatiquement
• Surveillance des protège-lentilles et conception en tiroir pour remplacement rapide

Contrôle de hauteur et sécurité

• Contrôle capacitif de hauteur avec piquage segmenté, détection de bord et suppression des vibrations (communication Ethernet)
• Fonction anti-collision pour éviter les basculements
• Système de découpe totalement clos avec vitre de sécurité pour protection de l'opérateur

Source laser

• Sources fibre multimodules CW série HP (ex. Raycus) de 4 kW à 40 kW : rendement élevé et qualité de faisceau
• Conception à faible maintenance pour réduire les coûts d'exploitation

Caractéristiques / spécifications techniques

• Modèle : ACE Laser PRO 4020 30R
• Zone de travail : 4.000 x 2.000 mm
• Puissance laser max. (config.) : 30.000 W (fibre)
• Temps de changement de table : 20–23 s
• Avance rapide X/Y : 180 m/min ; Z : 35 m/min
• Précision / Répétabilité : 0,03 mm/m
• Capacité de coupe (acier/inox/aluminium) : 50 / 40 / 30 mm
• Dimensions (L×l×H) : 11,54 m x 4,1 m x 2,52 m
• Poids approximatif : 9.288 kg
