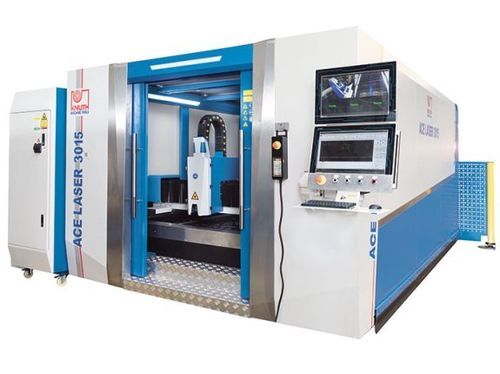

Machine de découpe laser à fibre ACE Laser 3015 3.0 R

pour métalde tôleCNC

Description
La gamme ACE Laser propose un système de découpe laser industriel conçu pour des découpes précises et une qualité de pièce constante, de la pièce unitaire aux séries. Les machines sont conçues pour la productivité, la sécurité et la durabilité, avec un équipement standard complet pour un fonctionnement efficace et une grande polyvalence dans les secteurs de l’électronique, de l’aéronautique et de l’automobile.

Points forts

• Construction portique avec entraînement double
• Pack de découpe complet incluant séparateur de poussières et filtration
• Service KNUTH : mise en service, installation et maintenance

Détails du produit

• Construction portique avec entraînements de chaque côté ; zones de travail typiques de 3 000 x 1 500 mm jusqu’à 6 000 x 2 000 mm pour s’adapter aux formats courants
• Portique Y en aluminium moulé sous pression pour faible masse et grande rigidité dynamique
• Bâti soigneusement soudé et traité thermiquement pour éliminer les contraintes et garantir la stabilité géométrique à long terme
• Guidages linéaires de précision, faibles besoins de maintenance et adaptés à des vitesses de coupe élevées
• Entraînements crémaillère-pignon de haute précision sur X et Y pour un positionnement fiable
• Servomoteurs puissants sur tous les axes pour une dynamique élevée
• Carénage machine avec vitres de protection pour la sécurité et l’observation du processus
• Système de table navette automatique permettant le chargement/déchargement pendant la découpe pour réduire les temps morts
• Tolérances de perpendicularité / équerrage selon DIN EN ISO 9013-1

Contrôle

• Interface de commande conviviale optimisée pour les applications de découpe
• Base de données technologique avec paramètres et cycles préréglés pour différents métaux
• Logiciels d’aide au choix des paramètres et à l’imbrication des pièces
• Électrovannes et valves proportionnelles pour la régulation des pressions de gaz depuis la commande

Tête de coupe

• Tête RayTools haute qualité avec réglage motorisé de la position focale, protection anti-collision et contrôle de la hauteur
• Guidage du faisceau sans entretien via câble fibre optique flexible pour longue durée de vie
• Pour fortes puissances (≥ ~6 kW), possibilité d’équiper la machine de têtes BOCI hautes performances

Sources laser

• Laser à fibre Ytterbium (ex. Raycus) disponible typ. de 1 kW à 6 kW pour qualité de coupe et productivité
• Source sans maintenance réduisant les coûts d’exploitation
• Configurations avec puissance laser plus élevée possibles sur demande

Autres équipements de série

• Système automatique d’échange/navette de table (chargement/déchargement pendant la coupe)
• Séparateur de poussières et unité de filtration (haute efficacité)
• Graissage centralisé et refroidissement par eau en circuit fermé pour la source laser
• Console gaz automatique avec électrovannes pour oxygène et azote

Caractéristiques techniques

• Dimensions table : 3 000 mm x 1 500 mm
• Poids max. de pièce : 1 000 kg
• Accélération axes X/Y : 10 m/s²
• Accélération axe Z : 5 m/s²
• Course X : 1 520 mm
• Course Y : 3 050 mm
• Course Z : 100 mm
• Avance rapide : 100 m/min
• Temps de changement table : 10 s - 15 s
• Précision de positionnement : 0,03 mm/m
• Répétabilité : 0,02 mm/m
• Laser fibre (standard) : 3 000 W
• Puissance max. du faisceau : 3 000 W
• Longueur d’onde : 1,08 ± 10% µm
• Fréquence d’impulsion : 50 ~ 5k Hz
• Puissance absorbée : 12 kW
• Alimentation : AC 380V ± 10%, 50/60Hz, 3xL+N
• Capacité de coupe acier construction : 18 mm; acier inox : 8 mm; aluminium : 6 mm
• Puissances d’entraînement X/Y/Z : 1 kW / 1,5 kW / 0,4 kW
• Dimensions machine (L x l x H) : 9,8 m x 3,7 m x 2,15 m
• Poids machine : 8 000 kg
