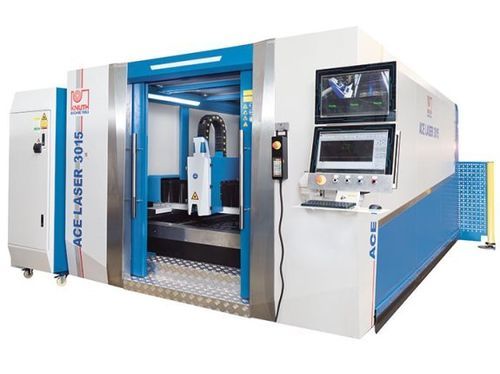

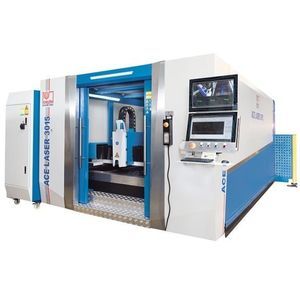

Machine de découpe laser à fibre ACE Laser 3015 4.0 R

pour métalde tôleCNC

Présentation
La ACE Laser 3015 4.0 R est une machine de découpe laser à fibre de type portique destinée aux applications industrielles. Avec une zone de travail de 3 000 x 1 500 mm et une source laser fibre de 4 000 W, elle convient aux pièces unitaires et à la production en série dans l’électronique, l’aéronautique et l’automobile.

Points forts

• Construction portique avec entraînements bilatéraux et grandes dimensions de table (standard 3 000 x 1 500 mm ; options jusqu’à 6 000 x 2 000 mm)
• Système automatique de table navette pour chargement/déchargement pendant la coupe
• Pack de découpe complet incluant extraction/filtration et console gaz

Caractéristiques techniques
Zone de travail
Dimensions table : 3.000 mm x 1.500 mm
Poids max. de la pièce : 1.000 kg
Accélération axes X / Y : 10 m/s²
Accélération axe Z : 5 m/s²

Courses
Course axe X : 1.520 mm
Course axe Y : 3.050 mm
Course axe Z : 100 mm

Avance rapide
Avance rapide : 100 m/min
Temps de changement table : 10 s - 15 s

Précisions
Précision de positionnement : 0,03 mm/m
Répétabilité : 0,02 mm/m

Laser
Puissance laser fibre : 4.000 W
Longueur d’onde : 1,08 ± 10% µm
Fréquence d’impulsion : 50 ~ 5.000 Hz
Puissance absorbée : 16 kW
Alimentation : AC 380V ± 10%, 50/60Hz, 3xL+N
Capacités de coupe : acier 20 mm ; inox 12 mm ; aluminium 8 mm

Puissances d’entraînement
Puissance axe X : 1 kW
Puissance axe Y : 1,5 kW
Puissance axe Z : 0,4 kW

Dimensions et poids
Dimensions totales (L x l x h) : 9,8 m x 3,7 m x 2,15 m
Poids machine : 8.000 kg

Détails produit

• Portique avec axe Y en fonte d’aluminium assurant dynamisme et rigidité
• Bâti soudé et traité thermiquement pour réduire les contraintes et garantir la précision
• Guidages linéaires de précision et transmissions crémaillère/pignon haute précision sur Y/Z
• Servomoteurs sur tous les axes pour un positionnement dynamique
• Carénage avec fenêtres de contrôle et dispositifs de verrouillage
• Système automatique de table interchangeable réduisant les temps morts
• Tolérances de perpendicularité conformes à DIN EN ISO 9013-1

Commandes & Logiciel

• Commande CNC FSCUT2000 avec grand affichage et interface optimisée
• Logiciel CypCut CAO/FAO et d’imbrication — prise en charge Ai/DXF/PLT/LXD et bibliothèque matériaux
• Base de données technologique avec paramètres de coupe prédéfinis
• Réglage des pressions gaz via électrovannes et valves proportionnelles
• Options de visualisation par caméra et accès à distance

Tête de coupe

• Tête RayTools avec autofocus motorisé, protection anti-collision et contrôle de hauteur
• Guidage du faisceau par fibre optique flexible, sans entretien
• Possibilité de têtes haute puissance (ex. BOCI) pour ≥ 6 kW

Sources laser

• Sources fibre Ytterbium (Raycus) de 1 000 à 6 000 W ; 4 000 W standard pour ce modèle
• Source conçue pour une maintenance réduite et des coûts d’exploitation maîtrisés

Équipements standards

• Système CNC complet (FSCUT2000), télécommande, caméras, accès à distance
• Logiciel CypCut d’imbrication et découpe
• Tête de coupe haute pression avec autofocus (RayTools)
• Carénage complet avec portes verrouillables et hublots
• Système automatique de table navette
• Unité de filtration / extraction et lubrification centralisée
• Refroidisseur eau pour laser (chiller)
• Console gaz automatique avec électrovannes pour O2 et N2
• Manuel d'utilisation

Options

• Sécheurs d’air comprimé (refroidis), réducteurs de pression gaz et accessoires
• Kits de consommables pour différents matériaux

Caractéristiques techniques / résumé

• Zone de travail : 3.000 x 1.500 mm
• Poids pièce max. : 1.000 kg
• Puissance laser (fibre) : 4.000 W
• Capacités de coupe : acier 20 mm ; inox 12 mm ; aluminium 8 mm
• Avance rapide : 100 m/min
• Précision de positionnement : 0,03 mm/m ; Répétabilité : 0,02 mm/m
• Dimensions : 9,8 m x 3,7 m x 2,15 m ; Poids : 8.000 kg
• Alimentation : AC 380V ±10%, 50/60Hz, 3xL+N ; Puissance absorbée : 16 kW
