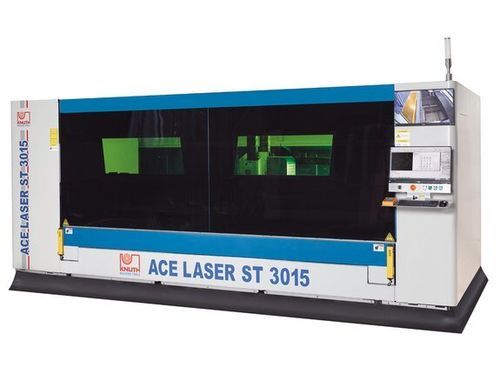

Machine de découpe laser à fibre ACE.ST 3015 2.0R

pour aluminiumpour acierpour acier inoxydable

Présentation
La série ACE.Laser ST regroupe des systèmes industriels de découpe laser à fibre conçus pour l'usinage de grandes tôles tout en limitant l'encombrement au sol. La configuration standard inclut le package de découpe complet avec aspiration filtrée. La table motorisée extractible permet un chargement et un déchargement rapides tout en minimisant l'emprise au sol. Adaptée aux pièces unitaires complexes comme aux grandes séries en électronique, aéronautique et automobile.

Points forts

• Implantation industrielle compacte avec qualité de faisceau élevée
• Table de coupe extractible motorisée pour une manutention efficace
• Package de découpe complet avec aspiration filtrée adaptée
• Service KNUTH : installation, mise en service et maintenance

Détails du produit

• Grande surface utile 3.000 x 1.500 mm optimisée pour l'utilisation des panneaux et l'empreinte au sol
• Table extractible sortant de l'enceinte pour un chargement/déchargement sûr et rapide
• Mécanisme extractible supportant jusqu'à 1.000 kg en position déployée
• Portique résistant à la torsion, entraînement synchrone des deux côtés pour un mouvement stable
• Respect des tolérances de perpendicularité et de rectitude selon DIN EN ISO 9013-1
• Bâti soudé traité thermiquement pour réduire les contraintes internes et garantir la répétabilité
• Guidages linéaires de précision et entrainement crémaillère/pignon sur X et Y pour vitesses élevées et positionnement précis
• Servomoteurs puissants pour haute dynamique, qualité de contour et productivité
• Enceinte fermée avec fenêtre en verre de protection pour sécurité opérateur et environnement
• Boîtier de commande manuel fourni pour mise en service rapide

Commande

• Commande CNC performante avec grand écran et interface utilisateur intuitive
• Affichage centralisé des fonctions machine et formation opérateur réduite
• Écran additionnel pour surveillance du chargement et de la découpe via caméras intégrées
• Accès distant pour diagnostic et maintenance via Ethernet
• Vannes proportionnelles pour réglage des pressions de gaz pendant la découpe (paramétrées depuis la commande)

Logiciel d'imbrication

• CypCut : logiciel d’imbrication et découpe compatible Ai, DXF, PLT, LXD
• Base de données technologique avec paramètres de coupe et cycles prédéfinis pour différents métaux
• Imbrication automatique pour optimiser l'utilisation du matériau avec réglages utilisateur

Tête de coupe

• Modèles jusqu'à 4 kW équipés d'une tête RayTools ; version 6 kW avec tête BOCI BLT
• Protection anti-collision intégrée, positionnement automatique du foyer et contrôle de hauteur
• Adaptation continue du foyer selon les conditions du matériau pendant l'exécution
• Conception facilitant l'entretien et les opérations de maintenance

Source laser

• Lasers fibre Raycus offrant une bonne efficacité électro-optique et qualité de faisceau stable
• Source longue durée sans entretien pour réduire les coûts d'exploitation
• Refroidissement par eau pour stabilité thermique et protection des composants

Aspiration / Filtration

• Aspiration filtrée puissante dimensionnée selon la puissance laser
• Élimination efficace des particules et vapeurs pour préserver la santé des opérateurs, la qualité produit et la durée de vie de la machine

Caractéristiques / spécifications techniques

• Zone de travail — Dimensions table : 3.000 mm x 1.500 mm ; Poids max. pièce : 1.000 kg
• Courses — X : 1.530 mm ; Y : 3.050 mm ; Z : 100 mm
• Avances rapides — X/Y : 80 m/min ; Z : 40 m/min
• Précisions — Précision de positionnement : 0,03 mm/m ; Répétabilité : 0,03 mm/m
• Laser — Laser fibre : 2.000 W ; Longueur d'onde : 1,08 ± 10% µm ; Puissance absorbée : 6,5 kW ; Capacité de coupe : acier 16 mm ; inox 6 mm ; aluminium 5 mm
• Puissances d'entraînement — X : 1,7 kW ; Y : 2,4 kW ; Z : 0,4 kW
• Dimensions & poids — Dimensions (L x l x H) : 4,75 m x 2,26 m x 2,1 m ; Poids : 5.300 kg
